Die Bedeutung von Klimageräten für Lager und Bunker

Problematik der Belüftung in Schutzbauten

Schutzräume und Bunker, unabhängig von ihrem Zweck – ob es sich um zivile Schutzbauten, militärische Objekte oder unterirdische Lagerräume handelt – stehen vor einem kritischen Problem: die Gewährleistung eines qualitativ hochwertigen Luftaustauschs in geschlossenen Räumen. Ohne angemessene Belüftung können diese Einrichtungen, die für einen längeren Aufenthalt von Menschen ausgelegt sind, ihre Schutzfunktion aufgrund einer schnellen Verschlechterung der Luftqualität nicht erfüllen.

Luft – die Nummer eins Ressource im Schutzraum

Wenn man lebenswichtige Ressourcen unter den Bedingungen eines längeren Aufenthalts in Schutzbauten betrachtet, nimmt frische Luft die erste Position in Bezug auf die Kritikalität ein, sogar vor Wasser und Nahrung. Ein Mensch kann mehrere Wochen ohne Nahrung überleben, einige Tage ohne Wasser, aber nur wenige Minuten ohne ausreichende Sauerstoffmenge. In einem geschlossenen Raum kann eine durchschnittliche Gruppe von Menschen den Sauerstoffvorrat erschöpfen und kritische CO₂-Konzentrationen innerhalb weniger Stunden erreichen.

Bei der Planung der Vorräte für den Schutzraum konzentrieren sich die Verantwortlichen oft auf Fragen der Ernährung, Wasserversorgung, Medikamente und Energiequellen und unterschätzen manchmal das Belüftungssystem. Doch ohne angemessenen Luftaustausch können alle anderen Vorräte nutzlos werden – eine Person in einer Umgebung mit hoher CO₂-Konzentration und niedrigem Sauerstoffgehalt verliert schnell ihre Leistungsfähigkeit, erleidet eine Verschlechterung der kognitiven Funktionen und sieht sich letztendlich einer direkten Lebensgefahr gegenüber.

Deshalb muss das System der Zu- und Abluftventilation als kritische Infrastruktur des Schutzraums betrachtet werden, das mit der gleichen Sorgfalt und Zuverlässigkeit wie Wasserversorgungs- oder Stromversorgungssysteme geplant werden sollte.

Hauptprobleme der Luftqualität in hermetischen Bauten:

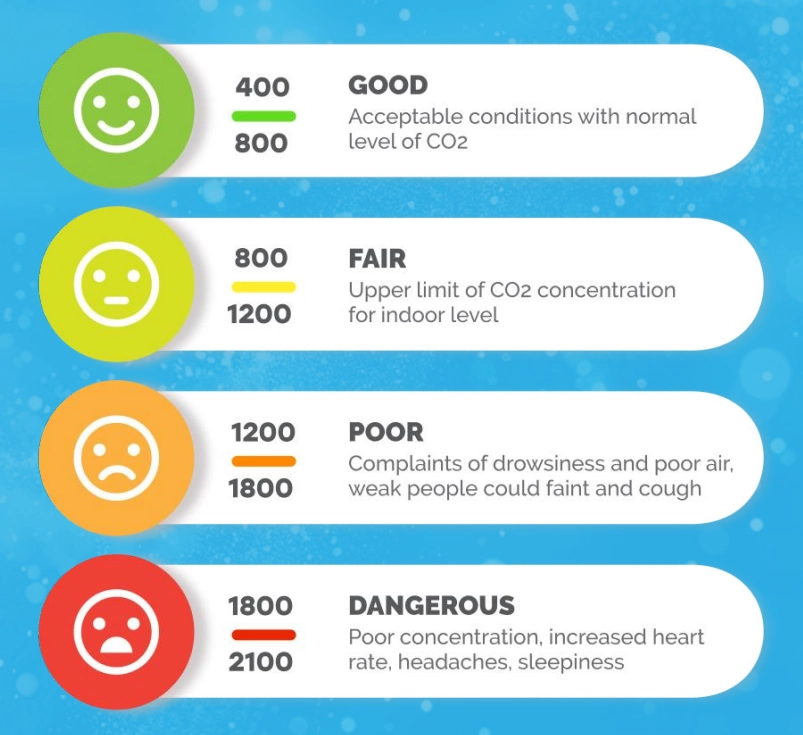

1. Ansammlung von Kohlenstoffdioxid (CO₂) bei längerem Aufenthalt von Menschen
2. Abnahme des Sauerstoffgehalts in geschlossenen Räumen
3. Erhöhung der Luftfeuchtigkeit, die das Wachstum von Schimmel und Pilzen begünstigt
4. Ansammlung unangenehmer Gerüche und toxischer Substanzen
5. Fehlende Filtration von externen Verunreinigungen im Falle von Notfällen
6. Stagnierende Luft und Überhitzung der Räume im Sommer
7. Risiken von Hypoxie und CO₂-Vergiftung bei längerem Aufenthalt

Problemlösungen mit Lüftungsanlagen

Zu- und Abluftanlagen (ZAA) sind eine umfassende Lösung zur Gewährleistung eines angemessenen Mikroklimas in Schutzräumen und Bunkern. Ihre Implementierung ermöglicht die Lösung einer Reihe kritischer Fragen:

Vorteile der Installation von ZAA:

Kontinuierliche Versorgung mit frischer Luft

• Gewährleistung des normgerechten Luftaustauschs (mindestens 10 m³/h pro Person)
• Aufrechterhaltung eines optimalen Sauerstoffniveaus für einen komfortablen Aufenthalt

Entfernung von verschmutzter Luft

• Effektive Abfuhr von CO₂, Feuchtigkeit und anderen Lebensprodukten
• Verringerung des Risikos von Atemwegserkrankungen

Luftfiltration

• Schutz vor externen Verunreinigungen (Staub, Allergene, radioaktive Partikel)
• Möglichkeit der Installation spezialisierter Filter (HEPA, Aktivkohle) zur Reinigung von chemischen und biologischen Bedrohungen

Regulierung der Luftfeuchtigkeit

• Verhinderung von Kondensation an Wänden und Decken
• Schutz von Geräten und Materialien vor Korrosion und Beschädigungen

Stabilisierung des Temperaturregimes

• Verhinderung von Überhitzung durch Wärmeabgabe von Menschen und Geräten
• Möglichkeit der Anbindung zusätzlicher Heiz- oder Kühlmodule

Verbesserung der sanitären und hygienischen Bedingungen

• Verringerung des Risikos der Verbreitung von Infektionskrankheiten
• Entfernung unangenehmer Gerüche

Effiziente Energienutzung

• Moderne ZAA mit Wärmerückgewinnung ermöglichen Einsparungen von bis zu 75-85% der Wärmeenergie
• Reduzierung der Heizkosten in der kalten Jahreszeit

Autonomie des Betriebs

• Möglichkeit des Betriebs von Notstromquellen
• Betriebsmodi unter verschiedenen Bedingungen (normal, Notfall, autonom)

Hauptkomponenten des ZAA-Systems für Schutzräume und Bunker

Ein modernes Zu- und Abluftsystem für Schutzbauten besteht aus folgenden Komponenten:

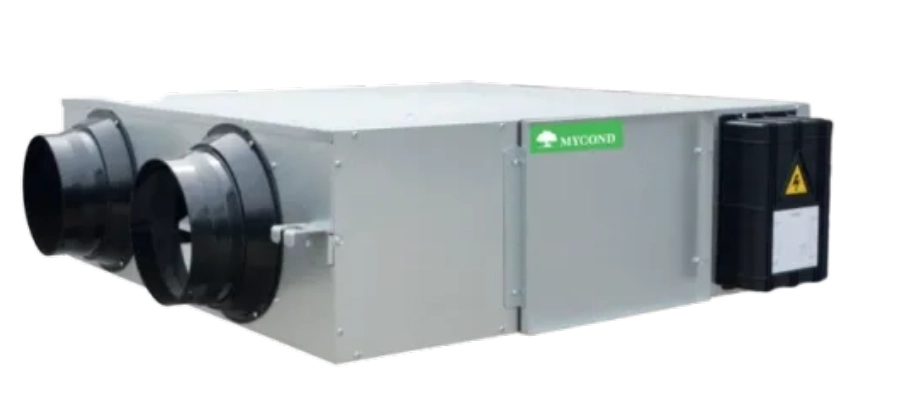

1. Basisblock der ZAA
   1) Zuluft- und Abluftventilatoren
   2) Wärmetauscher (Rekuperator)
   3) Automatisches Steuerungssystem
   4) Filter der Grundreinigung
2. Luftkanalsystem
   1) Hauptluftkanäle
   2) Verteilungselemente (Diffusoren, Gitter)
   3) Regelventile und Klappen
   4) Schallschutz
3. Filtrationsausrüstung
   1) Grobfilter (G4)
   2) Feinfilter (F7-F9)
   3) Spezialisierte Filter (HEPA H13-H14)
   4) Aktivkohlefilter zur Sorption von Gasen und chemischen Substanzen
4. Hermetische Ventile
   1) Rückschlagventile zur Verhinderung von Rückströmung
   2) Explosionsgeschützte Ventile
   3) Brandschutzventile
5. Steuerungs- und Überwachungssystem
   1) Sensoren für CO₂, Sauerstoff, Feuchtigkeit, Temperatur
   2) Controller und programmierbare Module
   3) Alarm- und Notabschaltungssysteme
   4) Fernbedienungspanels
6. Zusätzliche Module
   1) Kühl-/Heizelemente
   2) Luftentfeuchter/Luftbefeuchter
   3) UV-Sterilisatoren
   4) Systeme für Notstromversorgung

Alternative Lösungen und Ersatzteile

Unter Bedingungen begrenzter Ressourcen oder spezifischer Anforderungen können alternative Komponenten verwendet werden:

Vereinfachte Belüftungssysteme

• Kanallüfter anstelle einer komplexen ZAA
• Separate Zu- und Abluftanlagen ohne Rekuperation
• Mechanische Systeme mit manueller Steuerung

Alternative Filtrationslösungen

• Selbstgebaute Aktivkohlefilter
• Filter mit nicht spezialisierten Materialien (synthetische Stoffe, Watte)
• Mehrlagige mechanische Filter

Vereinfachte Luftkanäle

• Flexible Luftkanäle anstelle von starren Metallkanälen
• Kunststoffrohre mit entsprechendem Durchmesser
• Improvisierte Verteilungselemente

Autonome Lösungen

• Tragbare Generatoren zur Stromversorgung des Systems
• Handventilatoren für Notfälle
• Chemische Luftreiniger (für kurzfristige Nutzung)

Alternative Kontrollsysteme

• Autonome Sensoren mit Batteriestromversorgung
• Vereinfachte mechanische Druck- und Feuchtigkeitsanzeigen
• Timer anstelle von automatischen Controllern

Fazit

Die Installation von Zu- und Abluftanlagen in Schutzräumen und Bunkern ist nicht nur eine Frage des Komforts, sondern eine kritische Notwendigkeit zur Gewährleistung der Sicherheit und Gesundheit von Menschen während eines längeren Aufenthalts in geschlossenen Räumen. Moderne ZAA bieten eine umfassende Lösung zur Gewährleistung des normgerechten Luftaustauschs, der Filtration und der Kontrolle der Luftqualität.
Bei der Planung und Installation solcher Systeme ist es wichtig, die Spezifikationen des jeweiligen Gebäudes, die Anzahl der Personen, die Dauer des autonomen Betriebs und potenzielle externe Bedrohungen zu berücksichtigen. Ein richtig ausgewähltes und installiertes ZAA-System erhöht erheblich die Schutzeigenschaften von Bunkern und Schutzräumen und verwandelt sie von einem einfachen physischen Schutz in eine vollwertige Umgebung für einen sicheren und langfristigen Aufenthalt von Menschen.
