Modulare Wärmepumpe RECOVERY Serie MCU-YHR

Die Wärmepumpe mit vollständiger Wärmerückgewinnung der Serie RECOVERY MCU-YHR verwendet das umweltfreundliche Kältemittel R410A. Das Gerät unterstützt mehrere Betriebsarten: Kühlen, Kühlen + Wärmerückgewinnung, Heizen und Brauchwarmwasser. Diese Wärmepumpe ist besonders für Einrichtungen geeignet, die gleichzeitig Kühlung und Warmwasser benötigen, wie z. B. Hotels, Schulen, Restaurants, Krankenhäuser und Saunas
Kühlleistung: 66 kW
Heizleistung: 70 kW

Möchten Sie kaufen oder haben Sie Fragen?
Modulare Wärmepumpe RECOVERY Serie MCU-YHR

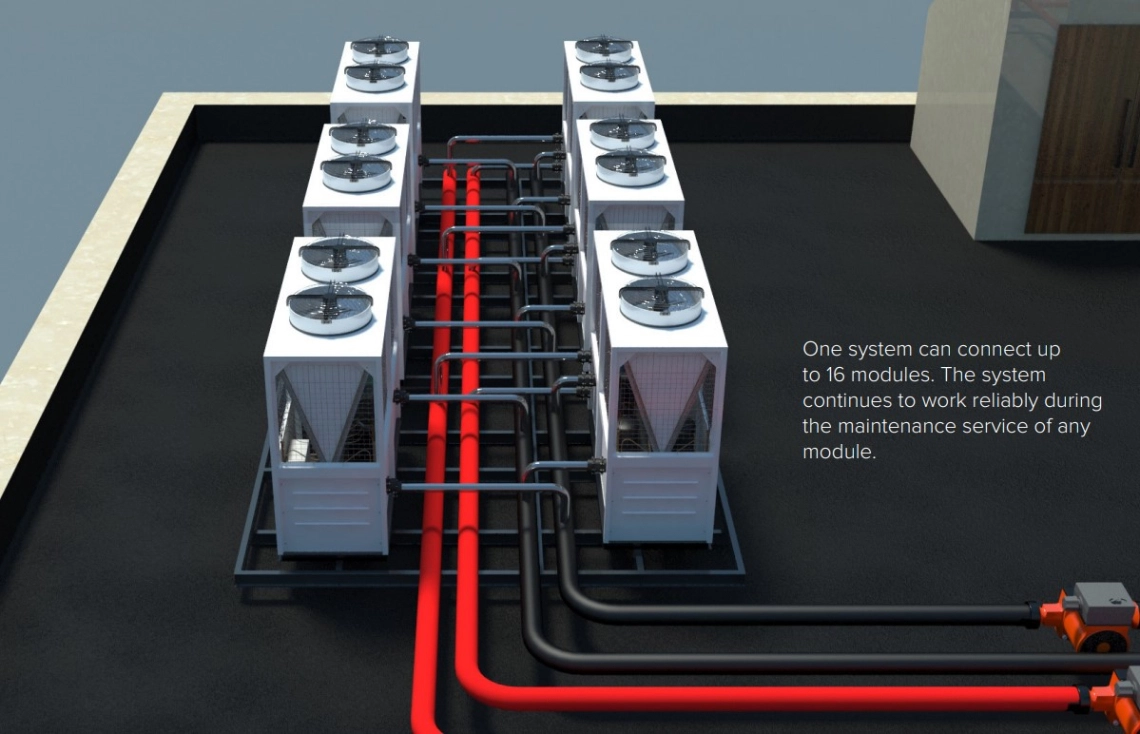

Hervorragende Effizienz

Die Energieeffizienz der Wärmepumpe beträgt bis zu 7,64 in der Betriebsart Kühlen + Wärmerückgewinnung.

Modular heat pump MCU-YHR offering exceptional efficiency.

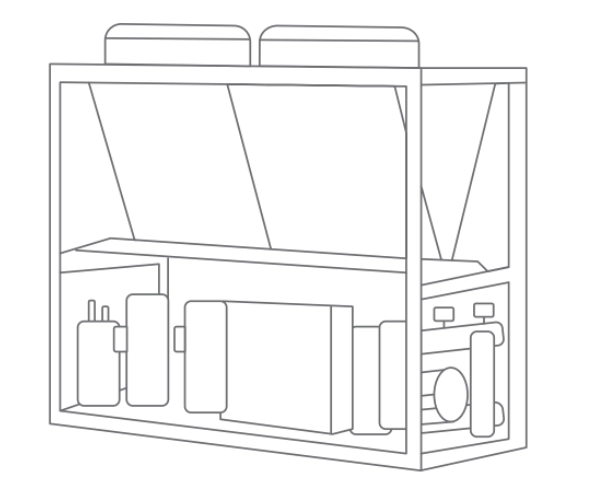

Kompakte Bauweise

Neben der konventionellen Wärmepumpenfunktionalität ermöglicht die kompakte Bauweise eine effiziente Wärmerückgewinnung, ohne dass viel zusätzliche Stellfläche benötigt wird.

Modular heat pump with compact design for efficient energy recovery.

Modular heat pump providing efficient hot water recovery.

Kostenloses Warmwasser

Im Kühlbetrieb kann die Wärmepumpe die Abwärme der Räumlichkeiten des Nutzers nutzen, um kostenloses Warmwasser bis zu 55 °C zu erzeugen. Diese modulare Einheit kann den Warmwasserbedarf des Nutzers anstelle eines Heizkessels decken, während sie gleichzeitig die Anfangsinvestitionen senkt und auf umweltfreundliche Weise Energie spart.

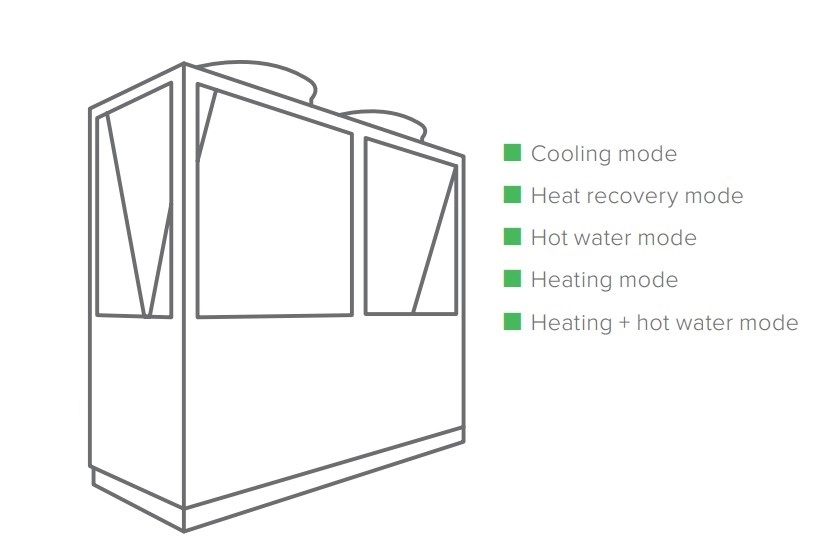

Warmwasser-Betrieb

Dieser Modus kann verwendet werden, wenn nur Warmwasser benötigt wird. In diesem Fall liefert die Wärmepumpe nur Warmwasser, genau wie eine herkömmliche Luft/Wasser-Wärmepumpe.

Heat pump MCU-YHR series in hot water mode.

Modular heat pump in heating mode with energy recovery.

Heizbetrieb

Dieser Modus kann im Winter und in der Zwischensaison verwendet werden, wenn Sie nur die Heizung für den Betrieb der Heizungsanlage benötigen. Das Gerät arbeitet wie eine herkömmliche Luft/Wasser-Wärmepumpe im Heizbetrieb.

Heizung + Warmwasserbetrieb

Dieser Modus ist im Winter und zwischen den Jahreszeiten nützlich, wenn sowohl Heizung als auch Warmwasser benötigt werden. In diesem Fall ist die Standardpriorität der Warmwasserbetrieb; sobald der Bedarf an Warmwasser gedeckt ist, schaltet das Gerät automatisch in den Heizbetrieb um, um den Heizbedarf zu decken. Sie können die Priorität nach Bedarf ändern.

Kühlbetrieb

Dieser Modus kann im Sommer oder in der Zwischensaison verwendet werden, wenn nur Kühlung benötigt wird. Das Gerät arbeitet wie eine herkömmliche Luft-Wasser-Wärmepumpe.

Schematic of the energy-efficient operation of the modular heat pump system.

Schematic diagram of MCU-YHR heat pump showing its operational modes.

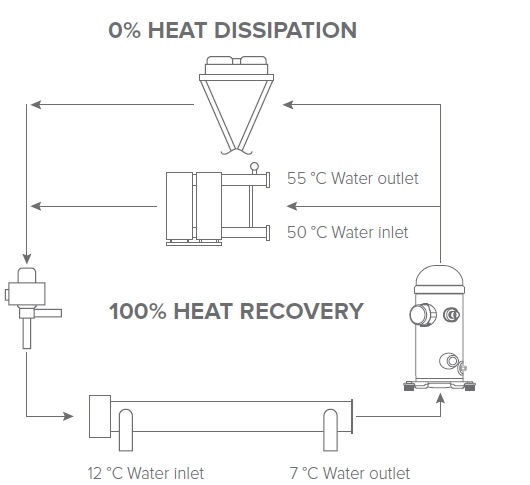

Modus Wärmerückgewinnung

Dieser Modus ist nützlich, wenn sowohl Kühlung als auch Warmwasser benötigt werden. In diesem Modus wählt die Wärmepumpe automatisch die am besten geeignete Betriebsart, je nach Bedarf an Kühlung und Warmwasser.

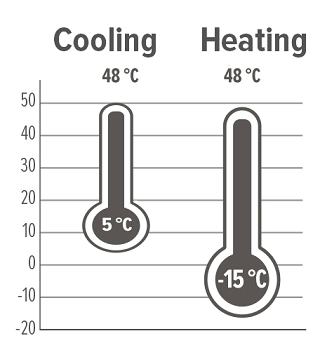

Betriebsgrenzen

Die Wärmepumpe arbeitet im Heizbetrieb bis zu -15 Grad und im Kühlbetrieb bis zu +48 Grad.

Chart illustrating the operational limits of the modular heat pump MCU-YHR series.

Technische Daten Geräte MCU066YHR
Leistung Kühlung kW 66
Heizleistung kW 70
Warmwasserversorgung kW 76
Wärmerückgewinnung im Kühlbetrieb kW 60
Wärmerückgewinnung in der Betriebsart Warmwasserbereitung kW 76
Leistungsstufen % 0/100
Stromzufuhr 380-415 V, 3 Phasen, 50 Hz

Elektrische Leistung im Kühlbetrieb

EER

kW

W/W

20

3,3

Elektrische Leistung im Heizbetrieb

COP

kW

W/W

21

3,33

Elektrische Leistung bei der Warmwasserversorgung kW 18,4
Elektrische Leistung in der Betriebsart Wärmerückgewinnung kW 16,5
Art des Kältemittels R410A
Verdichter-Typ Hermetischer Scroll-Verdichter
Anzahl der Verdichter 1
Wasserdurchsatz im Modus Kühlen / Kühlen + Wärmerückgewinnung m3/h 11,4 / 10,3
Wasserdurchflussmenge im Heizbetrieb m3/h 13,1
Wasserdruckabfall im Kühlbetrieb kPa 40
Wasserdruckabfall im Heizbetrieb kPa 50
Hydraulischer Anschluss DN 65
Typ Luftwärmetauscher Kupfer und Aluminium
Ventilator-Typ Axial
Anzahl der Ventilatoren 2
Luftdurchsatz m3/h 28000
Abmessungen, LxBxH mm 2200x860x1980
Gewicht kg 700

Anmerkungen:
1. Kühlleistung und Stromverbrauch im Kühlbetrieb beziehen sich auf den Nennwasserdurchsatz, Wasseraustrittstemperatur 7 °C und Umgebungslufttemperatur 35 °C.
2. Heizleistung und Stromverbrauch im Heizbetrieb beziehen sich auf den Nennwasserdurchsatz, eine Wasseraustrittstemperatur von 45 °C und eine Umgebungslufttemperatur von 7 °CDB.
3. Kühlbetrieb + Wärmerückgewinnung: Die Leistungs- und Stromverbrauchsparameter beziehen sich auf den Nenndurchfluss des Wassers, eine Wasseraustrittstemperatur von +7 °C bei Kühlbetrieb und +45 °C bei Wärmerückgewinnung.
