Aufgehängte Lüftungsgeräte Serie BreezMe CL

Die hängenden Lüftungsgeräte Mycond BreezMe CL sind energieeffiziente Geräte mit einem eingebauten sechseckigen Gegenstrom-Rekuperator, EC-Motoren, Mini-Pleat-Filtern und einem integrierten Automatisierungssystem (Plug&Play).

Luftdurchsatz: 150 ... 3300 m3/h

Möchten Sie kaufen oder haben Sie Fragen?

Aufgehängte Lüftungsgeräte Serie BreezMe CL

Mycond

BreezMe CL-Serie

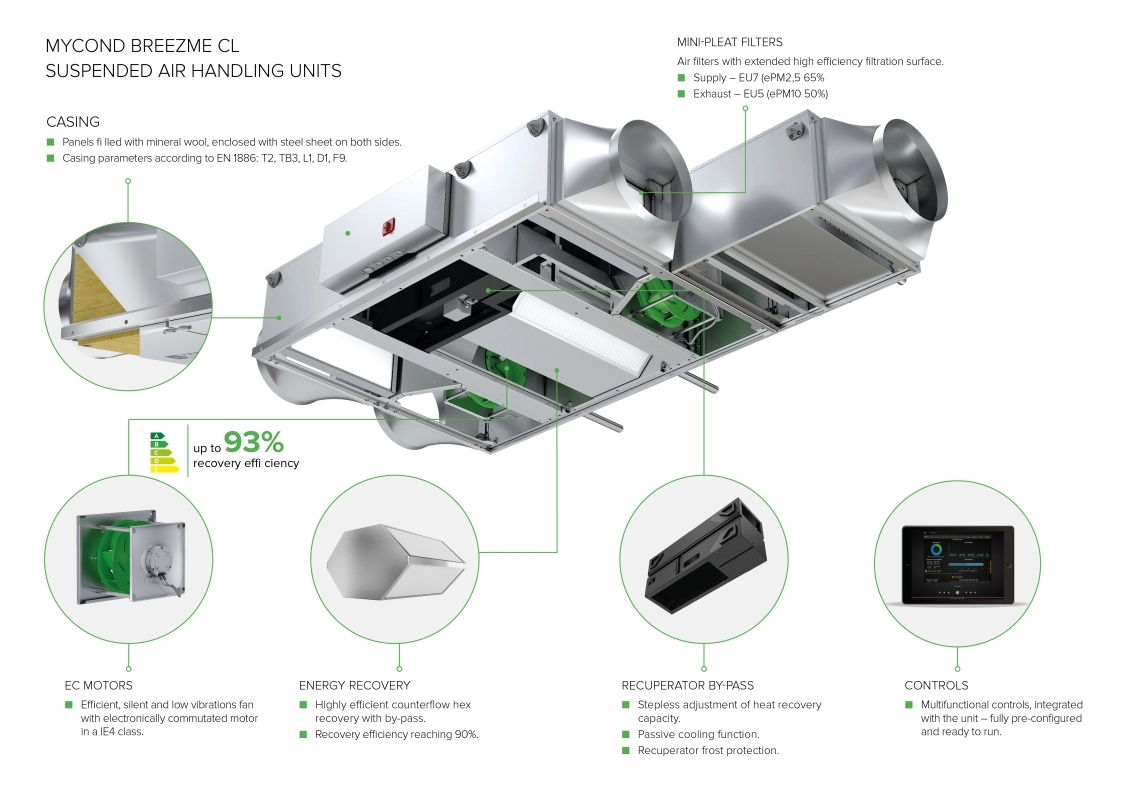

MyCond BreezMe CL suspended air handling unit infographic

Kompakte, hängende Lüftungsgeräte sind für die Installation in Deckenräumen konzipiert.

MyCond BreezMe CL Efficient ventilation

Effiziente Belüftung

Das Gerät ersetzt die verbrauchte Luft im Raum durch frische, gefilterte Luft von außen, um den Komfort der Umgebung zu genießen.

Konstruktion

Die Geräte bestehen aus isolierten Mineralwollplatten, die mit Aluzinkblech (AZ 150) verkleidet sind.
Die Paneele sind an einer Stahlunterkonstruktion befestigt, die die Steifigkeit der gesamten Einheit gewährleistet.

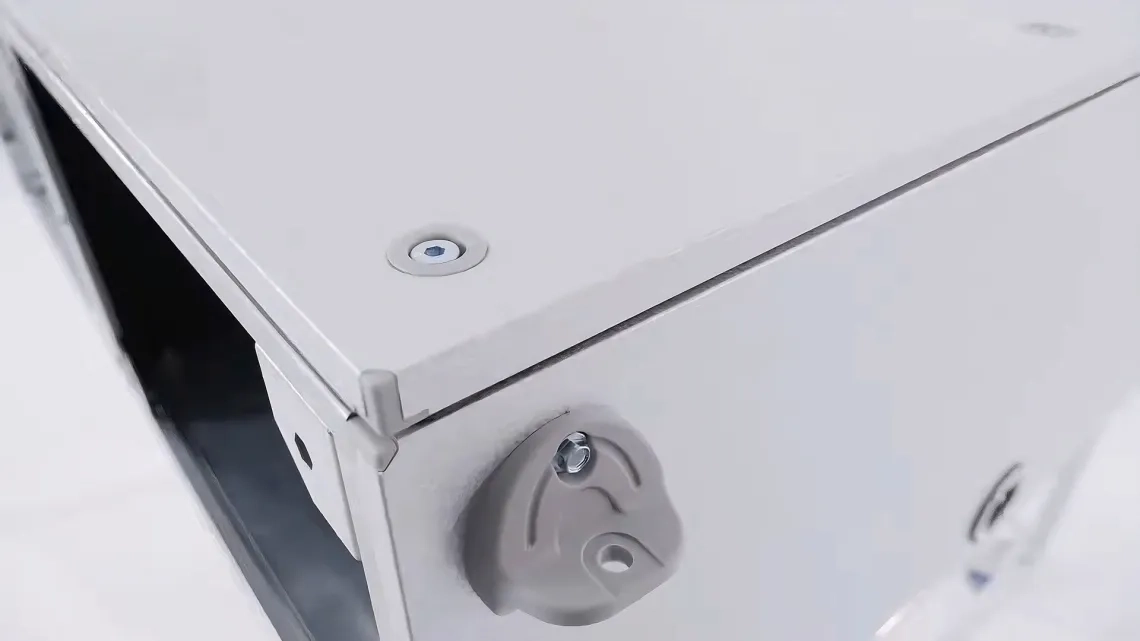

MyCond BreezMe CL case design

Energieeffizient

Die kompakten Hängelüftungsgeräte zeichnen sich durch eine hohe Wärmerückgewinnungseffizienz aus, die 90 % erreicht.

Automatisierung

Die kompakten Lüftungsgeräte in der hängenden Ausführung sind mit einer multifunktionalen, in das Gerät integrierten Automatisierung ausgestattet (Plug & Play).
Die Automatisierung ermöglicht die Fernverwaltung des Betriebs des Lüftungsgeräts durch Visualisierung oder Remote HMI Advance.

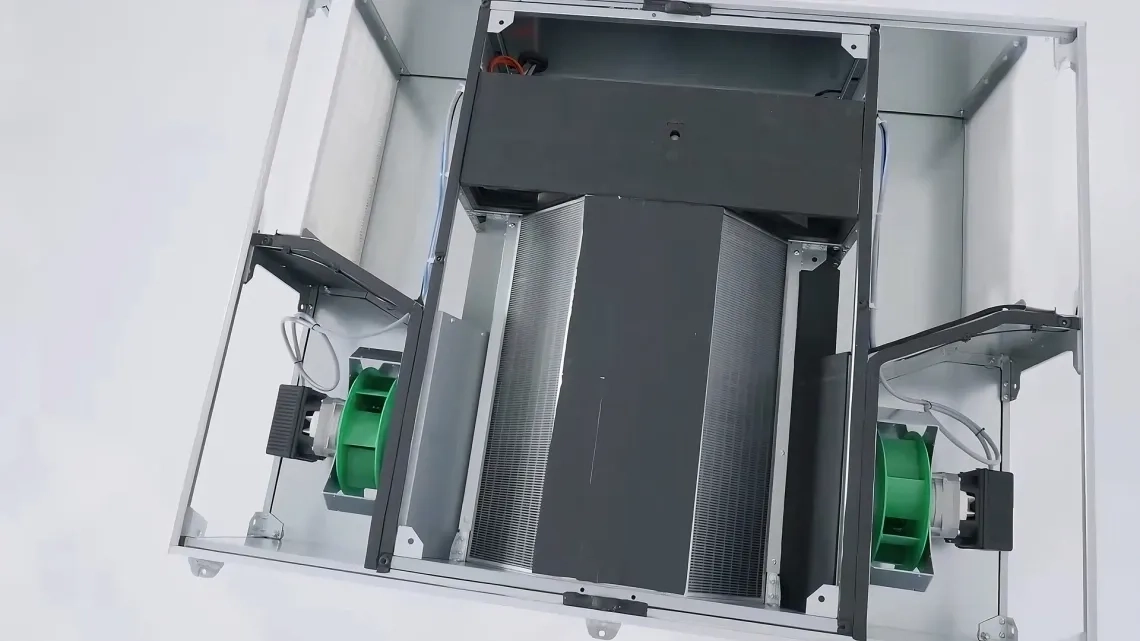

MyCond BreezMe CL internal structure heat exchanger fans filters

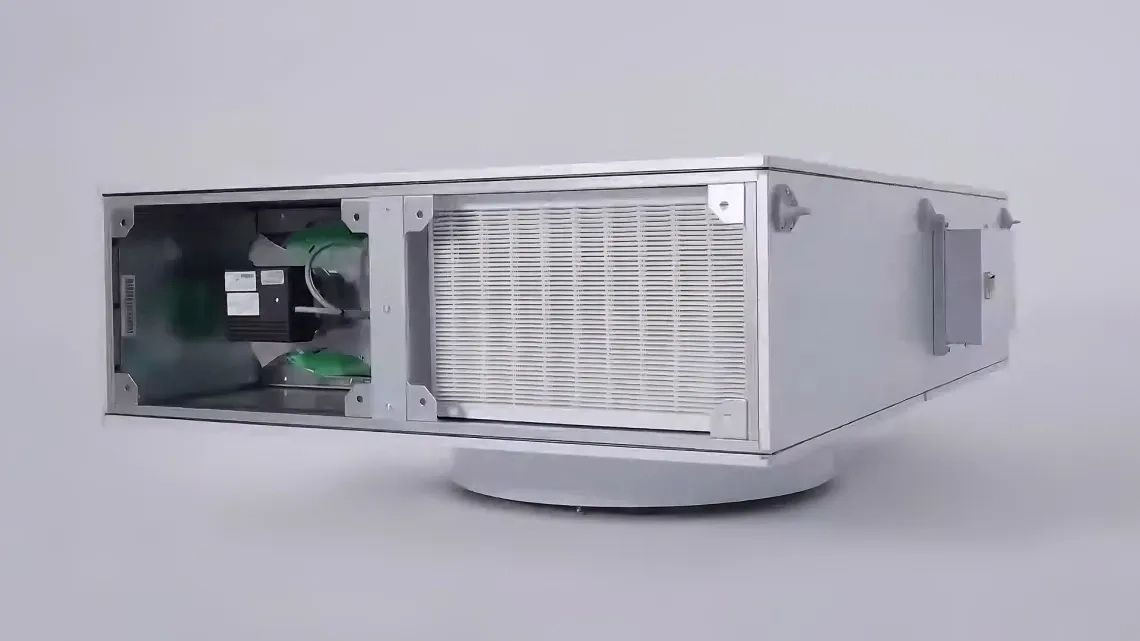

MyCond BreezMe CL general view of the installation

Filter

MINI-FALTENFILTER

Hochabsorbierende Kompaktfilter mit großer Filterfläche.

Zuluft - Klasse EU 7

Abluft - Klasse EU 5

Daten des Basislüftungsgeräts

Größe des Lüftungsgeräts	Nennleistung	Leistungsbereich	Höhe	Breite	Höhe Anschluss Kanal	Breite Anschluss Kanal
Einheiten	^m3/h	^m3/h	mm	mm	mm	mm
MVS005s	500	150 - 650	400	790	318	315
MVS010s	1000	300 - 1100	400	1150	318	515
MVS015s	1500	450 - 1650	400	1550	318	715
MVS020s	2000	600 - 2200	490	1610	408	743
MVS030s	3000	900 - 3300	490	2160	408	1018

Abschnittslängen

Größe der Platte	Grundplatte	F	H	C	HC
		Zusätzliche Funktionen zur Luftbehandlung
	(mm)	(mm)	(mm)	(mm)	(mm)
MVS005s	1230	200	200 - 460	370 - 460	460 - 920
MVS010s	1500	200	200 - 460	370 - 460	460 - 920
MVS015s	1500	200	200 - 460	370 - 460	460 - 920
MVS020s	1828	200	200 - 460	370 - 460	460 - 920
MVS030s	1828	200	200 - 460	370 - 460	460 - 920

Elemente für den Anschluss an Luftkanäle

Abmessungen BxH (mm)	MVS005s	MVS010s	MVS015s	MVS020s	MVS030s
Flexibler Anschluss	305 x 288	485 x 288	685 x 288	730 x 375	1005 x 375
Luftklappe	305 x 288	485 x 288	685 x 288	730 x 375	1005 x 375
Rechteckige Kanalreduzierung	330 x 310/300 x 300	510 x 310/400 x 350	710 x 310/400 x 350	740 x 400/500 x 400	1015 x 400/800 x 400
Reduzierung des runden Kanals	330 x 310/ 355	510 x 310/355	710 x 310/355	740 x 400/450	1015 x 400/450

Wichtigste Parameter

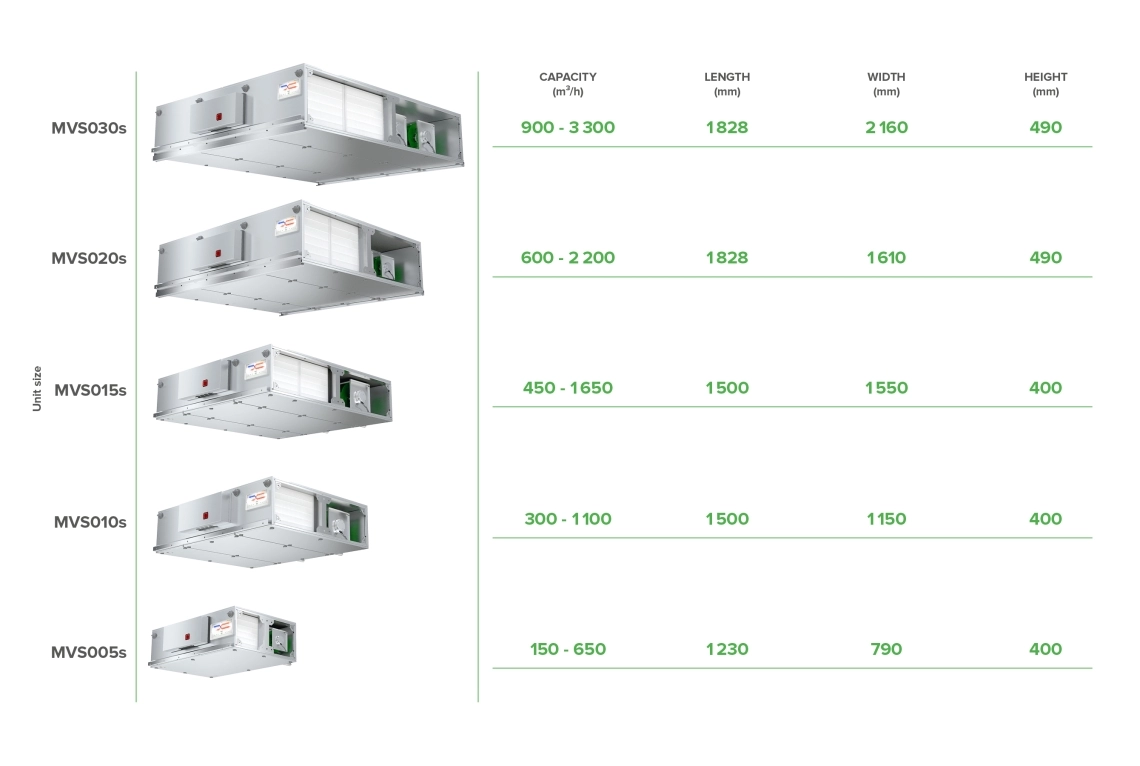

MyCond BreezMe CL Main parameters
