Vielseitige Gebläsekonvektoren der Serie SEC/F

Die in der Serie vorgestellte Produktpalette ist für Räume mit einer kleinen Fläche konzipiert. Sie benötigen nur ein Gerät, um den Raum zu kühlen oder zu heizen. Der Gebläsekonvektor ist mit einem Radialventilator ausgestattet, der es ermöglicht, eine hohe Leistung bei geringer Geräuschentwicklung zu erzielen

Kühlleistung: 0,57 ... 8,52 kW

Heizleistung: 0,64 ... 10,53 kW

Möchten Sie kaufen oder haben Sie Fragen?

Vielseitige Gebläsekonvektoren der Serie SEC/F

Die Serie ermöglicht den Einbau in verschiedenen Positionen. Mit der Palette an optionalem Zubehör kann der Gebläsekonvektor perfekt an die jeweiligen Betriebsbedingungen angepasst werden.

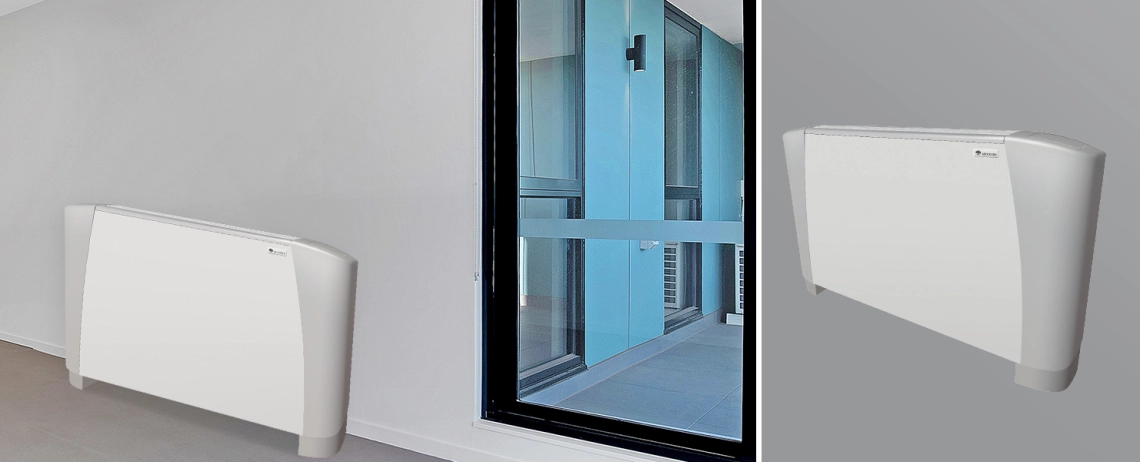

SEC/F series fan coil units installed in modern interiors.

Hauptmerkmale:

Kann optional mit EC-Ventilatoren ausgestattet werden
Statischer Druck bis zu 50 Pa
Vertikale oder horizontale Ausführung
2- oder 4-Leiter-Ausführung
Ferngesteuertes oder integriertes Bedienfeld

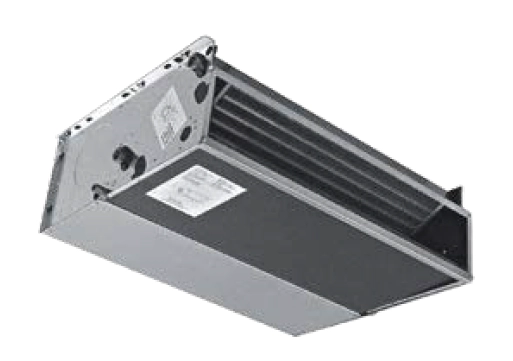

Versatile fan coil unit from the SEC/F series displayed indoors.

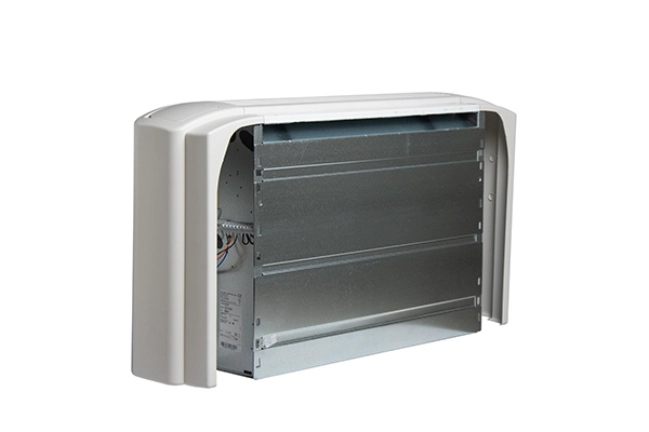

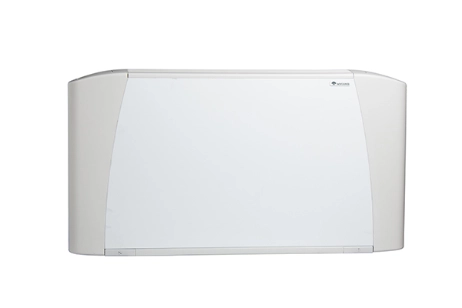

Versatile fan coil units from the SEC/F series for enhanced air quality.

Konstruktionsmerkmale:

Der Innenrahmen ist aus hochfestem, verzinktem Stahl gefertigt. Die Außenverkleidung besteht aus Metall-Frontplatten und Kunststoff-Seitenplatten.
Das Luftverteilungsgitter ist aus Kunststoff gefertigt.
Auswechselbarer Filter mit Polypropylenkern und verzinktem Stahlrahmen. Einfaches Auswechseln dank der speziellen Kunststoffführungen.
Zentrifugalventilator mit Aluminium- oder Kunststofflaufrad, statisch und dynamisch ausgewuchtet, um einen möglichst leisen Betrieb zu gewährleisten.

Ein einphasiger Motor mit sechs Drehzahlen (mit drei werkseitig eingestellten Drehzahlen), der auf schwingungsdämpfenden Stützen montiert und mit einem automatisch rückstellbaren Thermoschalter ausgestattet ist, mit Schutzart IP20, Isolationsklasse B.
Die Wärmetauscher bestehen aus Kupferrohren mit Aluminiumlamellen und sind standardmäßig auf der linken Seite angeschlossen. Geräte mit rechtsseitigem Anschluss sind auf Anfrage erhältlich.
Die Auffangwanne besteht aus Kunststoff und ist mit Polyolefinschaum (Klasse M1) isoliert; das Rohr hat einen Durchmesser von 15 mm.

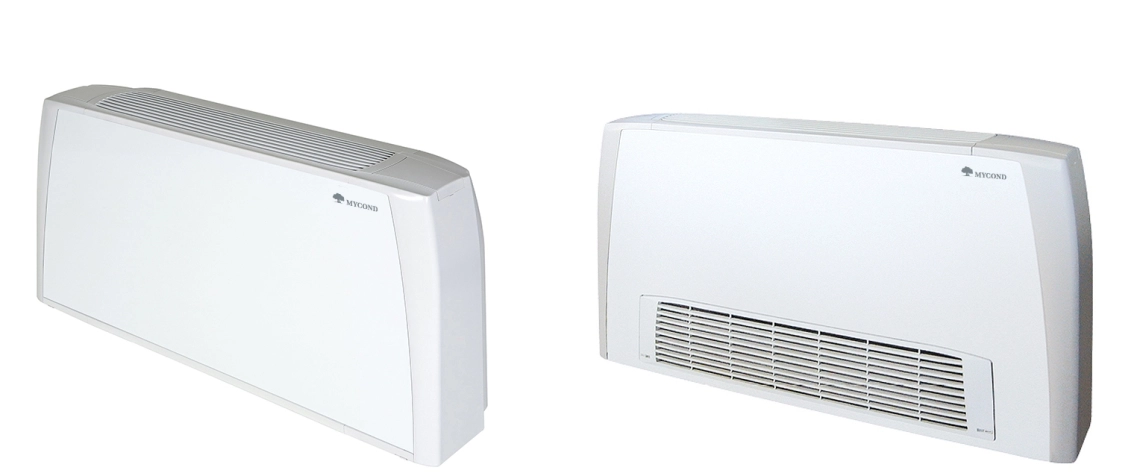

SEC/F fan coil unit providing efficient air distribution.

Diagram showcasing the multifunctionality of SEC/F series fan coil units.

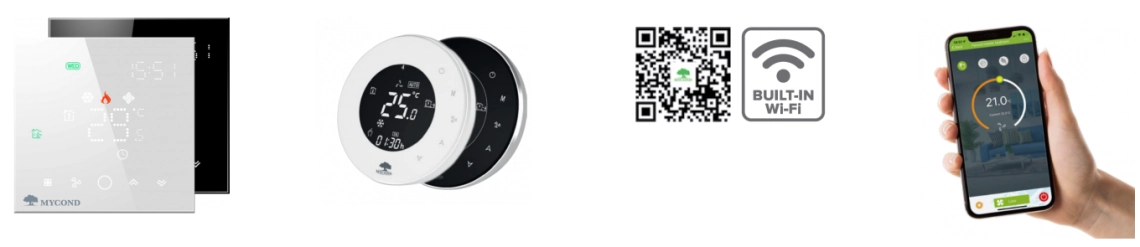

Das optimale Automatisierungsset für eine kostengünstige und einfache Steuerung per Smartphone

A girl and her dog next to a fan coil unit.

2-Rohr-3-reihige Gebläsekonvektoren. Technische Daten

Technische Daten	Geräte	SEC/F 1.3						SEC/F 2.3						SEC/F 3.3
Anzahl der Geschwindigkeiten		1	2	3	4	5	6	1	2	3	4	5	6	1	2	3	4	5	6
Luftdurchsatz	^m3/h	105	125	150	175	195	220	145	170	220	250	295	340	185	235	270	325	385	440
Kühlleistung insgesamt	kW	0,57	0,66	0,75	0,84	0,91	1,00	0,90	0,99	1,23	1,35	1,53	1,70	1,27	1,55	1,76	2,04	2,35	2,61
Sensible Kühlleistung	kW	0,45	0,53	0,60	0,69	0,75	0,83	0,68	0,76	0,95	1,06	1,21	1,36	0,92	1,13	1,30	1,51	1,76	1,97
Heizleistung	kW	0,64	0,76	0,86	0,98	1,07	1,19	0,94	1,06	1,34	1,49	1,70	1,92	1,26	1,56	1,79	2,10	2,44	2,74
Wasserdruckabfall (Kühlung)	kPa	2,5	3,0	3,8	4,7	5,4	6,3	2,5	3,0	4,4	5,3	6,5	7,9	6,6	9,4	11,8	15,3	19,7	23,8
Wasserdruckabfall (Heizung)	kPa	0,9	1,1	1,4	1,8	2,1	2,5	2,2	2,8	4,2	5,0	6,4	7,9	5,4	7,8	10,0	13,2	17,1	21,0
Leistungsaufnahme	W	16	19	21	25	29	33	14	16	22	26	32	40	15	20	25	32	41	49
Schallleistungspegel	dB(A)	32	34	36	39	42	45	30	33	40	43	47	51	31	36	40	45	49	52
Schalldruckpegel (*)	dB(A)	23	25	27	30	33	36	21	24	31	34	38	42	22	27	31	36	40	43

Spezifikationen	Einheiten	SEC/F 4.3						SEC/F 5.3						SEC/F 6,3
Anzahl der Geschwindigkeiten		1	2	3	4	5	6	1	2	3	4	5	6	1	2	3	4	5	6
Luftdurchsatz	^m3/h	185	265	335	400	485	570	250	315	420	495	545	650	415	505	590	680	760	830
Kühlleistung insgesamt	kW	1,25	1,71	2,11	2,43	2,83	3,19	1,66	2,01	2,55	2,90	3,13	3,58	2,50	2,94	3,32	3,70	4,01	4,26
Sensible Kühlleistung	kW	0,91	1,26	1,57	1,82	2,15	2,45	1,22	1,49	1,91	2,19	2,38	2,76	1,87	2,23	2,54	2,86	3,12	3,35
Heizleistung	kW	1,25	1,74	2,18	2,52	2,97	3,41	1,65	2,02	2,61	3,00	3,24	3,75	2,56	3,05	3,45	3,90	4,26	4,56
Wasserdruckverlust (Kühlung)	kPa	6,5	11,2	16,2	20,8	27,2	33,8	4,1	5,8	8,8	11,1	12,7	16,2	8,6	11,4	14,1	17,2	19,8	22,1
Wasserdruckabfall (Heizung)	kPa	5,3	9,5	14,0	18,2	24,3	30,8	3,4	4,8	7,5	9,6	11,0	14,2	7,3	9,9	12,3	15,2	17,8	20,1
Leistungsaufnahme	W	14	21	28	34	44	57	18	22	32	39	46	61	37	46	55	67	78	88
Schallleistungspegel	dB(A)	27	33	39	43	47	53	26	31	37	41	43	48	37	42	46	49	52	54
Schalldruckpegel (*)	dB(A)	18	24	30	34	38	43	17	22	28	32	34	39	28	33	37	40	43	45

Spezifikationen	Einheiten	SEC/F 7.3						SEC/F 8.3						SEC/F 9.3
Anzahl der Geschwindigkeiten		1	2	3	4	5	6	1	2	3	4	5	6	1	2	3	4	5	6
Luftdurchsatz	^m3/h	445	535	630	735	840	925	510	655	815	1020	1100	1200	735	830	980	1210	1365	1500
Kühlleistung insgesamt	kW	2,82	3,29	3,74	4,21	4,66	5,01	3,01	3,68	4,32	5,09	5,36	5,69	4,00	4,38	4,95	5,74	6,21	6,56
Sensible Kühlleistung	kW	2,08	2,45	2,80	3,19	3,56	3,85	2,27	2,82	3,35	4,02	4,26	4,55	3,08	3,40	3,89	4,60	5,03	5,37
Heizleistung	kW	2,83	3,34	3,83	4,33	4,83	5,23	3,22	4,02	4,78	5,75	6,11	6,55	4,42	4,86	5,58	6,62	7,26	7,78
Wasserdruckabfall (Kühlung)	kPa	12,3	16,2	20,3	25,1	30,1	34,2	7,2	10,3	13,8	18,4	20,2	22,5	11,8	13,8	17,3	22,4	25,9	28,6
Wasserdruckabfall (Heizung)	kPa	10,1	13,5	17,2	21,3	25,9	29,7	5,6	8,3	11,3	15,6	17,3	19,6	9,8	11,6	14,8	19,9	23,5	26,5
Leistungsaufnahme	W	44	54	66	79	92	103	47	62	81	105	116	130	78	92	108	134	152	176
Schallleistungspegel	dB(A)	38	42	47	51	54	56	39	45	50	56	58	60	47	50	54	58	62	64
Schalldruckpegel (*)	dB(A)	29	33	38	42	45	47	30	36	41	47	49	51	38	41	45	49	53	55

2-rohrige 4-reihige Gebläsekonvektoren. Spezifikationen

Technische Daten	Geräte	SEC/F 1.4						SEC/F 2.4						SEC/F 3.4
Anzahl der Geschwindigkeiten		1	2	3	4	5	6	1	2	3	4	5	6	1	2	3	4	5	6
Luftdurchsatz	^m3/h	105	125	150	175	195	220	145	170	220	250	295	340	185	235	270	325	385	440
Kühlleistung insgesamt	kW	0,65	0,77	0,87	1,00	1,08	1,20	1,00	1,11	1,41	1,56	1,78	2,00	1,32	1,63	1,87	2,17	2,53	2,83
Sensible Kühlleistung	kW	0,49	0,58	0,66	0,77	0,84	0,94	0,73	0,82	1,05	1,17	1,35	1,53	0,95	1,18	1,36	1,59	1,86	2,09
Heizleistung	kW	0,69	0,80	0,92	1,07	1,17	1,31	0,99	1,11	1,43	1,60	1,83	2,08	1,30	1,62	1,87	2,19	2,59	2,88
Wasserdruckabfall (Kühlung)	kPa	1,9	2,5	3,2	4,0	4,7	5,6	4,9	6,1	9,1	11,0	13,9	17,2	3,7	5,3	6,7	8,8	11,5	14,1
Wasserdruckabfall (Heizung)	kPa	1,7	2,2	2,8	3,7	4,3	5,3	4,0	4,9	7,6	9,3	11,8	14,8	2,8	4,2	5,4	7,1	9,8	11,5
Leistungsaufnahme	W	16	19	21	25	29	33	14	16	22	26	32	40	15	20	25	32	41	49
Schallleistungspegel	dB(A)	32	34	36	39	42	45	30	33	40	43	47	51	31	36	40	45	49	52
Schalldruckpegel*	dB(A)	23	25	27	30	33	36	21	24	31	34	38	42	22	27	31	36	40	43

Spezifikationen	Einheiten	SEC/F 4.4						SEC/F 5.4						SEC/F 6,4
Anzahl der Geschwindigkeiten		1	2	3	4	5	6	1	2	3	4	5	6	1	2	3	4	5	6
Luftdurchsatz	^m3/h	185	265	335	400	485	570	250	315	420	495	545	650	415	505	590	680	760	830
Kühlleistung insgesamt	kW	1,31	1,81	2,25	2,62	3,08	3,50	1,77	2,17	2,79	3,21	3,49	4,03	2,79	3,34	3,81	4,31	4,71	5,04
Sensible Kühlleistung	kW	0,94	1,32	1,65	1,93	2,30	2,63	1,28	1,58	2,04	2,36	2,58	3,01	2,03	2,45	2,81	3,20	3,52	3,79
Heizleistung	kW	1,28	1,80	2,27	2,64	3,14	3,62	1,71	2,10	2,74	3,16	3,46	4,01	2,82	3,39	3,90	4,46	4,92	5,31
Wasserdruckverlust (Kühlung)	kPa	3,4	6,1	9,0	11,7	15,5	19,6	7,3	10,4	16,3	20,8	24,2	31,3	14,4	19,7	24,8	30,9	36,2	40,9
Wasserdruckabfall (Heizung)	kPa	2,6	5,0	7,2	9,4	12,8	16,4	5,6	8,1	12,9	16,6	19,5	25,2	11,9	16,5	21,1	26,8	31,8	36,3
Leistungsaufnahme	W	14	21	28	34	44	57	18	22	32	39	46	61	37	46	55	67	78	88
Schallleistungspegel Lw	dB(A)	27	33	39	43	47	52	26	31	37	41	43	48	37	42	46	49	52	54
Schalldruckpegel (*)Lp	dB(A)	18	24	30	34	38	43	17	22	28	32	34	39	28	33	37	40	43	45

Spezifikationen	Einheiten	SEC/F 7.4						SEC/F 8.4						SEC/F 9.4
Anzahl der Geschwindigkeiten		1	2	3	4	5	6	1	2	3	4	5	6	1	2	3	4	5	6
Luftdurchsatz	^m3/h	445	535	630	735	840	925	510	655	815	1020	1100	1200	735	830	980	1210	1365	1500
Kühlleistung insgesamt	kW	2,99	3,51	4,01	4,56	5,08	5,48	3,22	3,97	4,72	5,63	5,94	6,34	4,34	4,79	5,45	6,41	6,98	7,42
Sensible Kühlleistung	kW	2,18	2,57	2,96	3,39	3,80	4,13	2,38	2,98	3,58	4,33	4,59	4,93	3,28	3,63	4,18	4,98	5,48	5,87
Heizleistung	kW	2,95	3,49	4,03	4,62	5,15	5,59	3,37	4,26	5,14	6,27	6,60	7,20	4,70	5,23	6,01	7,18	7,93	8,52
Wasserdruckverlust (Kühlung)	kPa	9,5	12,5	15,9	20,0	24,2	27,7	9,6	14,0	19,0	26,0	28,6	32,2	8,9	10,6	13,4	17,8	20,7	23,2
Wasserdruckverlust (Heizung)	kPa	7,5	10,1	13,1	16,6	20,1	23,2	8,5	12,8	17,9	24,9	27,8	31,7	8,3	10,0	12,8	17,6	20,9	23,7
Leistungsaufnahme	W	44	54	66	79	92	103	47	62	81	105	116	130	78	92	108	134	152	176
Schallleistungspegel Lw	dB(A)	38	42	47	51	54	56	39	45	50	56	58	60	47	50	54	58	62	64
Schalldruckpegel (*)Lp	dB(A)	29	33	38	42	45	47	30	36	41	47	49	51	38	41	45	49	53	55

Die Angaben beziehen sich auf die folgenden Betriebsparameter:
KÜHLUNG: Zulufttemperatur 27 °C (Trockenkugel), +19 °C (Feuchtkugel). Wassertemperatur am Einlass/Auslass +7/12 °C.
HEIZEN: Lufteintrittstemperatur +20 °C. Wassertemperatur am Einlass/am Auslass +50/45 °C. Niedrig - Mittel - Hoch = Die standardmäßig verfügbaren Geschwindigkeiten.
*Der Schalldruckpegel ist 9 dB(A) niedriger als der Schallleistungspegel und bezieht sich auf einen Raum mit einem Volumen von 100 m3 und einer Schallreflexionszeit von 0,5 s.

Gewicht der SEC/F CV, CH-CVB Geräte

Modell	Gewicht mit Verpackung (kg)									Gewicht ohne Verpackung (kg)
	1	2	3	4	5	6	7	8	9	1	2	3	4	5	6	7	8	9
3	15,5	17,2	21,4	22,5	26,9	27,7	32,1	35,7	35,9	13,9	15,4	19,1	20,2	24,1	24,9	28,8	32,0	32,2
4	16,0	18,0	22,4	23,5	28,1	29,0	33,6	37,2	37,4	14,4	16,2	20,1	21,2	25,3	26,2	30,3	33,5	33,7

Gewicht der SEC/F NC-Einheiten

Modell	Gewicht mit Verpackung (kg)									Gewicht ohne Verpackung (kg)
	1	2	3	4	5	6	7	8	9	1	2	3	4	5	6	7	8	9
3	12,2	13,6	17,1	18,1	21,9	22,8	27,0	30,2	30,4	10,6	11,8	15,3	16,3	19,6	20,5	24,2	27,1	27,3
4	12,7	14,4	18,1	19,1	23,1	24,1	28,5	31,7	31,9	11,1	12,6	16,3	17,3	20,8	21,8	25,7	28,6	28,8

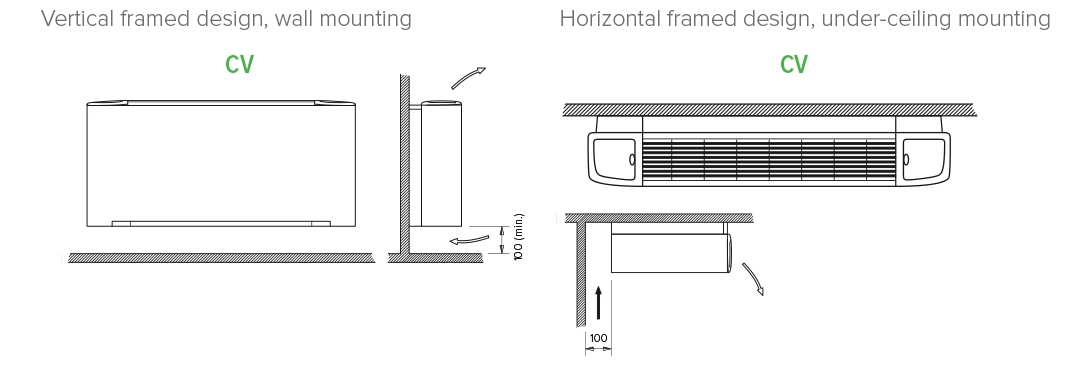

Verfügbare Designs :

Installation of a versatile SEC/F series fan coil unit.

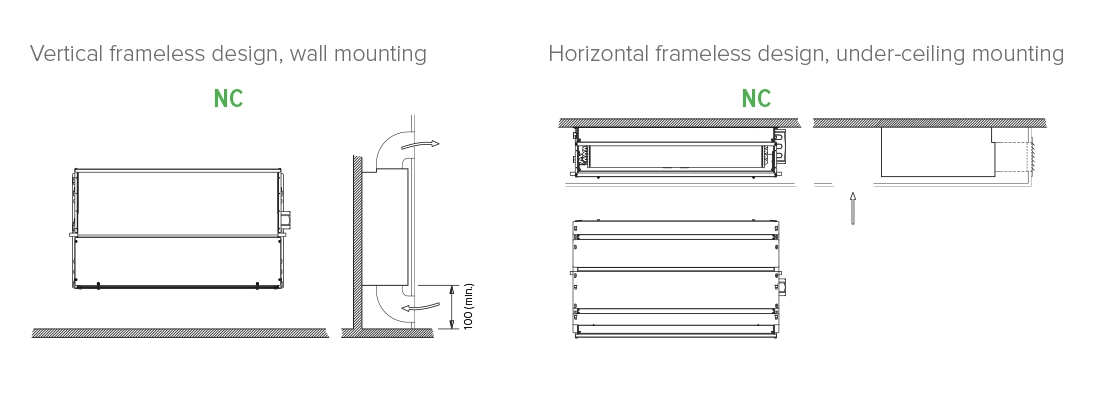

Verfügbare Ausführungen :

Overview of versatile fan coil units offering adaptability.

Abmessungen

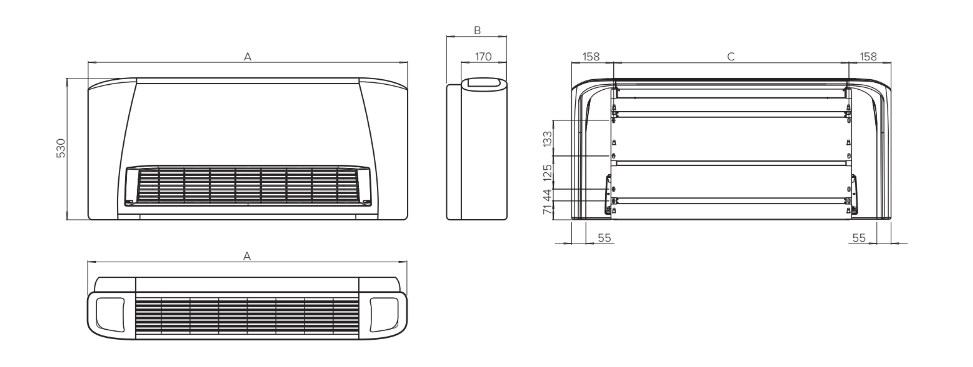

Abmessungen der SEC/F CV-Geräte

Diagram of fan coil units' dimensions for heating and cooling control.

Abmessungen

Abmessungen der SEC/F CH-CVB-Geräte

Diagram showing dimensions of SEC/F series fan coil units.

Modell	Einheiten	1	2	3	4	5	6	7	8	9
A	mm	670	770	985	985	1200	1200	1415	1415	1415
B	mm	225	225	225	225	225	225	225	225	225
C	mm	354	454	669	669	884	884	1099	1099	1099

Abmessungen

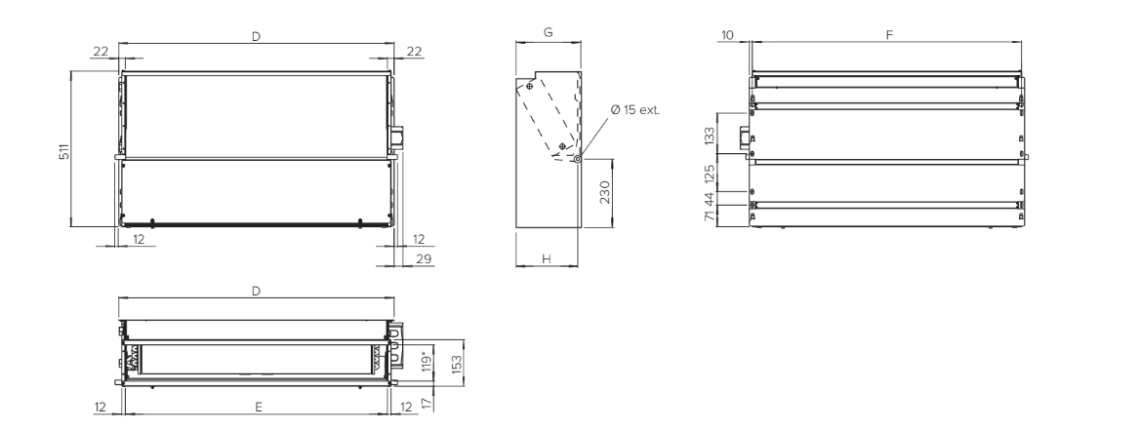

Abmessungen der SEC/F NC-Geräte

Diagram showing dimensions of SEC/F series fan coil unit.

Modell	Einheiten	1	2	3	4	5	6	7	8	9
D	mm	374	474	689	689	904	904	1119	1119	1119
E	mm	330	430	645	645	860	860	1075	1075	1075
F	mm	354	454	669	669	884	884	1099	1099	1099
G	mm	218	218	218	218	218	218	218	248	248
H	mm	205	205	205	205	205	205	205	235	235
