Luftentfeuchter Serie MID / MSP

Die Luftentfeuchter der Serien MID und MSP sind für Industrie- oder Schwimmbadbereiche konzipiert. Sie werden in der Regel in Umgebungen wie öffentlichen und privaten Schwimmbädern, Molkereien, Kellern und anderen Anwendungen installiert, in denen die Kontrolle der Luftfeuchtigkeit unerlässlich ist, damit die Struktur oder die Waren nicht beschädigt werden
Entfeuchtungsleistung: 100 ... 4650 l/Tag

Möchten Sie kaufen oder haben Sie Fragen?
Luftentfeuchter Serie MID / MSP

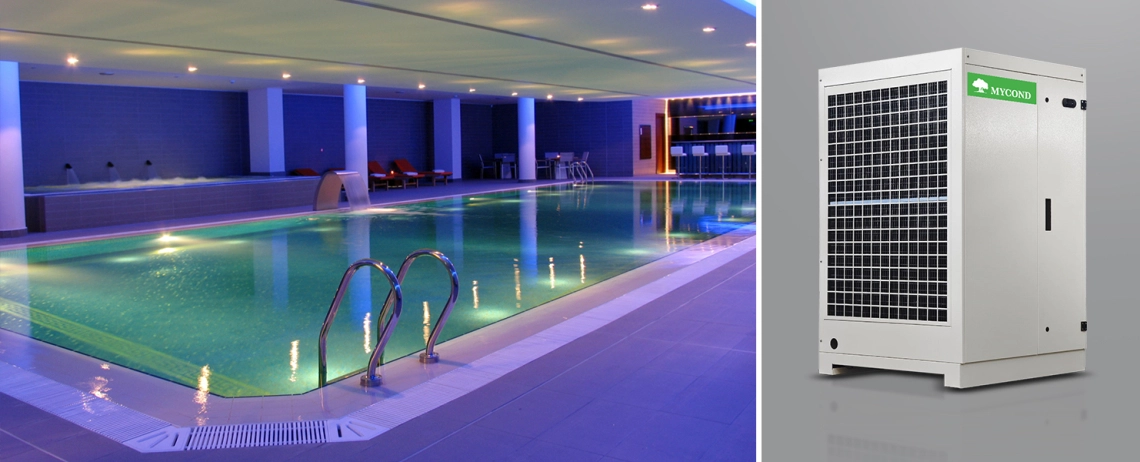

MSP Luftentfeuchter mit einem Durchfluss, entwickelt für die Entfeuchtung und Erwärmung von Hallenbädern und aggressiven Umgebungen.

Energy-efficient dehumidifier suitable for pool areas.

  • Installation in dem Raum, in dem die Entfeuchtung benötigt wird (fest oder beweglich mit schwenkbaren Rädern, optional) oder in einem Technikraum
  • Verzinkte Stahlpaneele, innen und außen lackiert
  • Vorbeschichtete Rippenrohrschlangen, geeignet für aggressive Umgebungen
  • Elektronische Komponenten gegen Chlor geschützt
  • Kondensatwanne aus rostfreiem Stahl
  • Doppelseitig saugendes Radialgebläse (EC-Radialgebläse, opt.) oben oder in Reihe
  • Einspritzkühler für gechlortes Wasser

Ducted dehumidifier designed for indoor pools and tough environments.

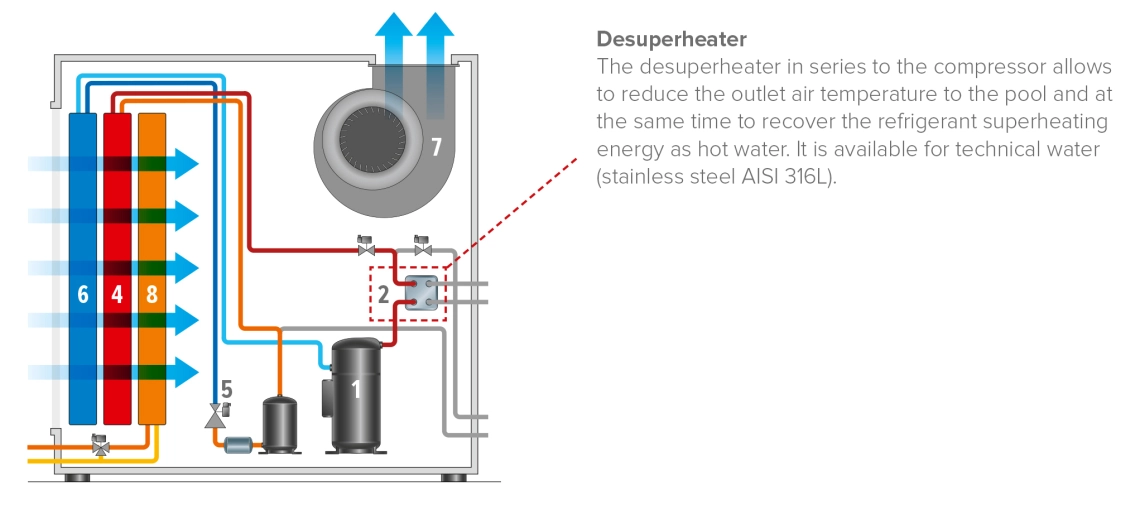

Prinzipielles Schema

The dehumidifier efficiently manages humidity in indoor pools.

  1. Verdichter, Kältemittel R410A
  2. Einspritzkühler (optional)
  3. Verflüssiger
  4. Thermostatisches Expansionsventil
  5. Verdampfer
  6. Ventilator: Direktantrieb für Größen bis 0950, Riemenantrieb für Größen ab 1100; EC-Radialventilator optional
  7. Nachheiz- oder Nachkühl-Wasserregister mit 3-Wege-Ventil

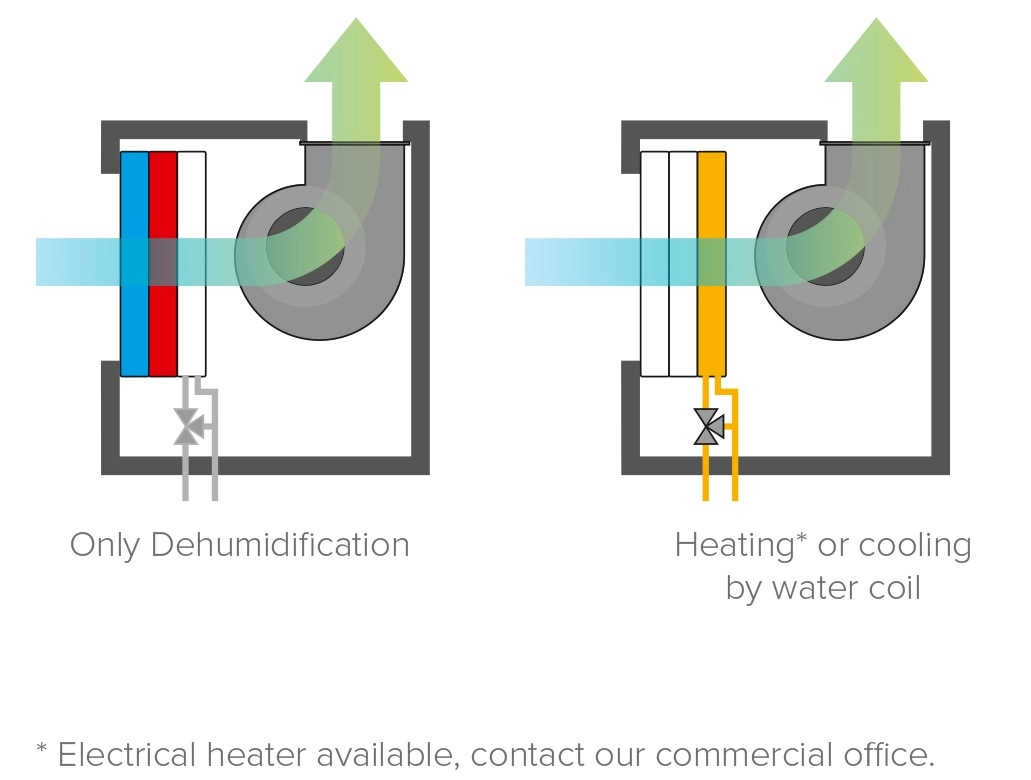

Betriebsart

Diagram showing the layout of a single flow ductable dehumidifier from the MID/MSP series.

Diagram of a single-flow ductable dehumidifier unit from the MSP series.

Standard-Optionen:

  • Mechanischer Hygrostat
  • Filterhalterahmen für den Ansaugluftkanal
  • Elektronischer Chrono-Luftbefeuchter
  • Warm-/Kaltwasserregister mit 3-Wege-Ventil
  • Geräuscharme Ausführung -2 dB(A)
  • Sanftanlasser
  • Manometer
  • Heißgas-Abtauung
  • Einspritzkühler für Schwimmbadwasser
  • Radialventilator mit hohem statischen Druck

Fortschrittliche Steuerung:

  • EC-Radialventilatoren
  • 0-10 V Steuerterminal
  • AAC: automatische Luftstromregelung
  • Uhrenkarte für die Zeitplanung
  • Sensor für Filterverstopfung
  • Fernbedienterminal
  • TH-Sonde für die Kanalinstallation
  • Serielle Karte für Modbus, Lonworks, Bacnet, KNX, Ethernet TM-Konnektivität

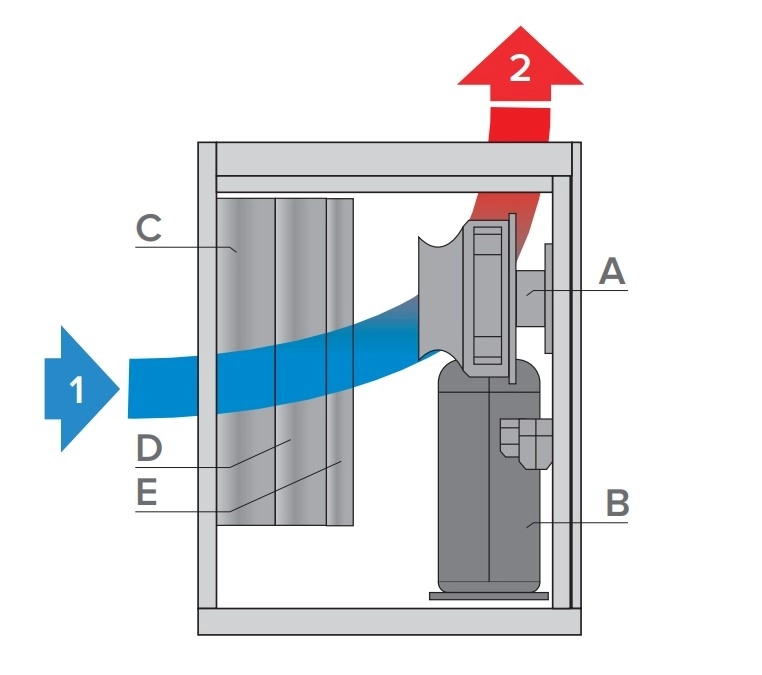

Legende:

  • А - Ventilator
  • B - Verdichter
  • C - Verdampfer
  • D - Verflüssiger
  • E - Warmwasser-Wärmetauscher oder elektrische Heizung (Option)

Energy-efficient dehumidifier from the MID/MSP series by MyCond.

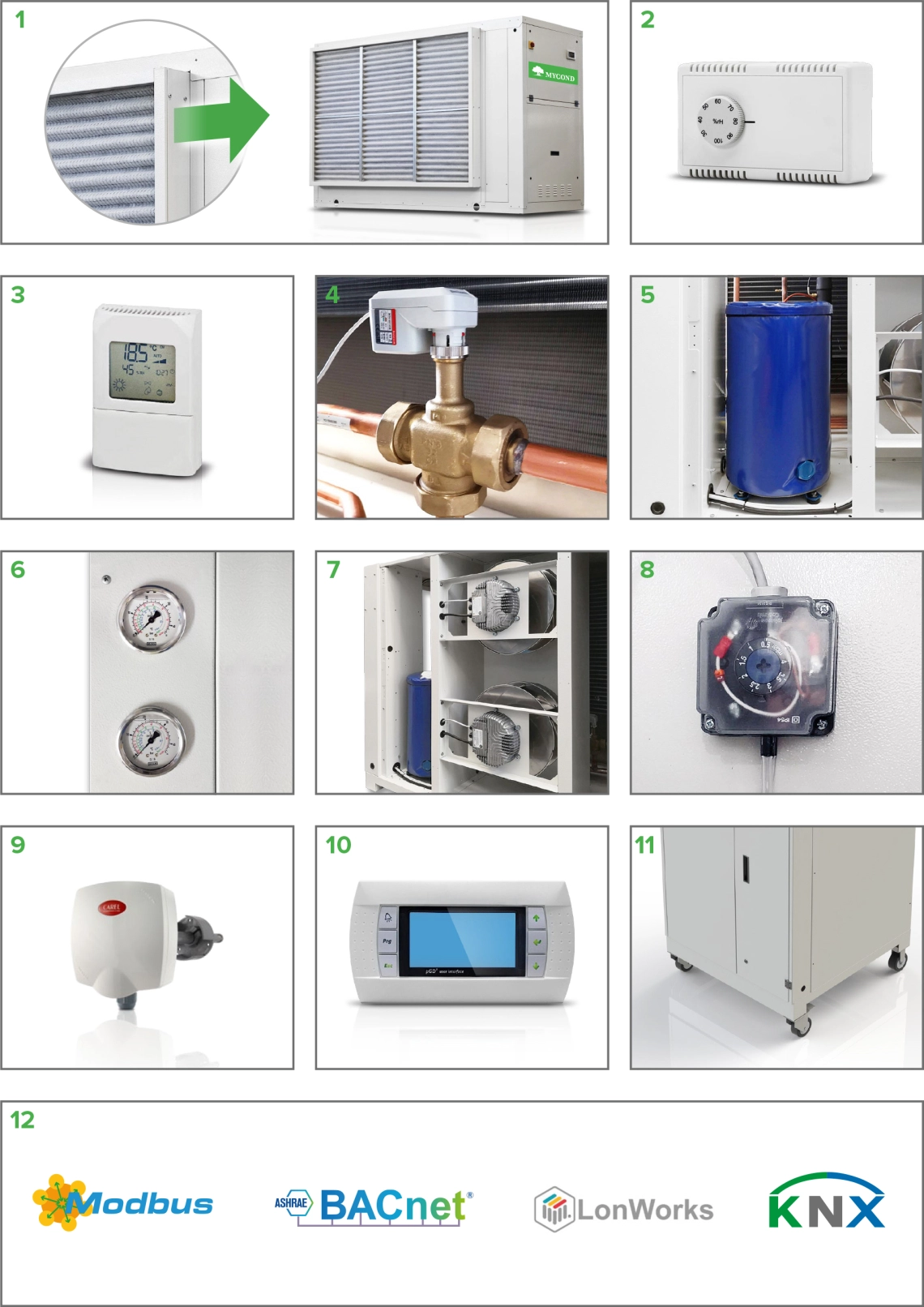

Optionen:

Single-flow ductable dehumidifier for efficient moisture control.

  • Filterhalterahmen für Ansaugleitungen mit G2 oder G4 Filtern (1)
  • Mechanischer Hygrostat für die Wandmontage (2)
  • Elektronischer Chrono-Hygrostat (3)
  • Wasserregister mit modulierendem Dreiwegeventil (4)
  1. Nur Heizung
  2. Nur Heizung, überdimensioniert
  3. Kühlen/Heizen
  4. Kühlen/Heizen, überdimensioniert

*3, 4 Einschließlich Kondensatwanne und Isolierung

  • Geräuscharme Ausführung (5)
  • Sanftanlauf
  • Manometer (6)
  • Heißgasabtauung (obligatorisch bei einer Lufttemperatur unter 8°C)
  • Einspritzkühler für technisches Wasser oder Schwimmbadwasser (4)
  • Zentrifugalventilator mit hohem statischen Druck
  • EC-Radialventilator (7)
  • ACF: Automatic Control Flow; ermöglicht die Auswahl des Luftstroms direkt auf dem Display und die Beibehaltung des Luftstroms auch bei variablem Druckabfall durch die Filter.
  • Erweiterte Steuerung
  • Uhrenkarte mit Zeitprogrammierung: 2 Betriebsarten (Wochentag oder Feiertag), 6 Zeitfenster pro Betriebsart. Einstellbare Parameter: Ein/Aus, Raumtemperatur, relative Raumluftfeuchtigkeit.
  • Sensor für verschmutzte Filter (8)
  • Temperatur- und Feuchtigkeitsfühler für die Kanalinstallation (9)

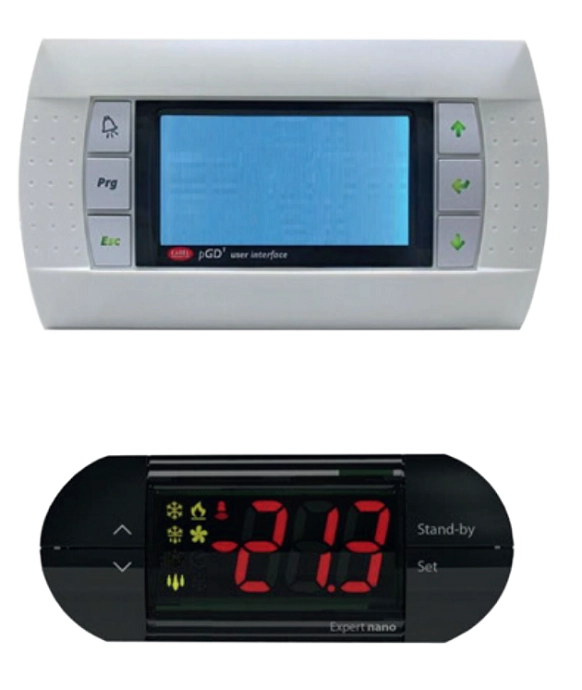

  • Fernbedienterminal mit 20 m Kabel (10)
  • Zusätzliche Wärmedämmung, Dicke 20 mm oder 40 mm
  • Schwenkbare Räder (11)
  • Serielle Karte für BMS (12)
  1. Modbus
  2. LonWorks
  3. BACnet
  4. KNX
  • Ethernet ™ Schnittstellenkarte, Protokolle verfügbar: SNMP v1 & v2c, BACnet / IP, BACnet Ethernet und Modbus TCP / IP
  • Kontakt für 0-10 V Befeuchtersteuerung
  • Version für Außeninstallation

Optionen für spezielle Anwendungen

  • Spezielle Spulen für aggressive Umgebungen
  • Verkleidungen aus Edelstahl AISI 316L
  • Technischer Wasserkondensator
  • Elektrische Erhitzer
  • Poolwasser-Kondensator

Modern outdoor dehumidifier installation for efficient air control.

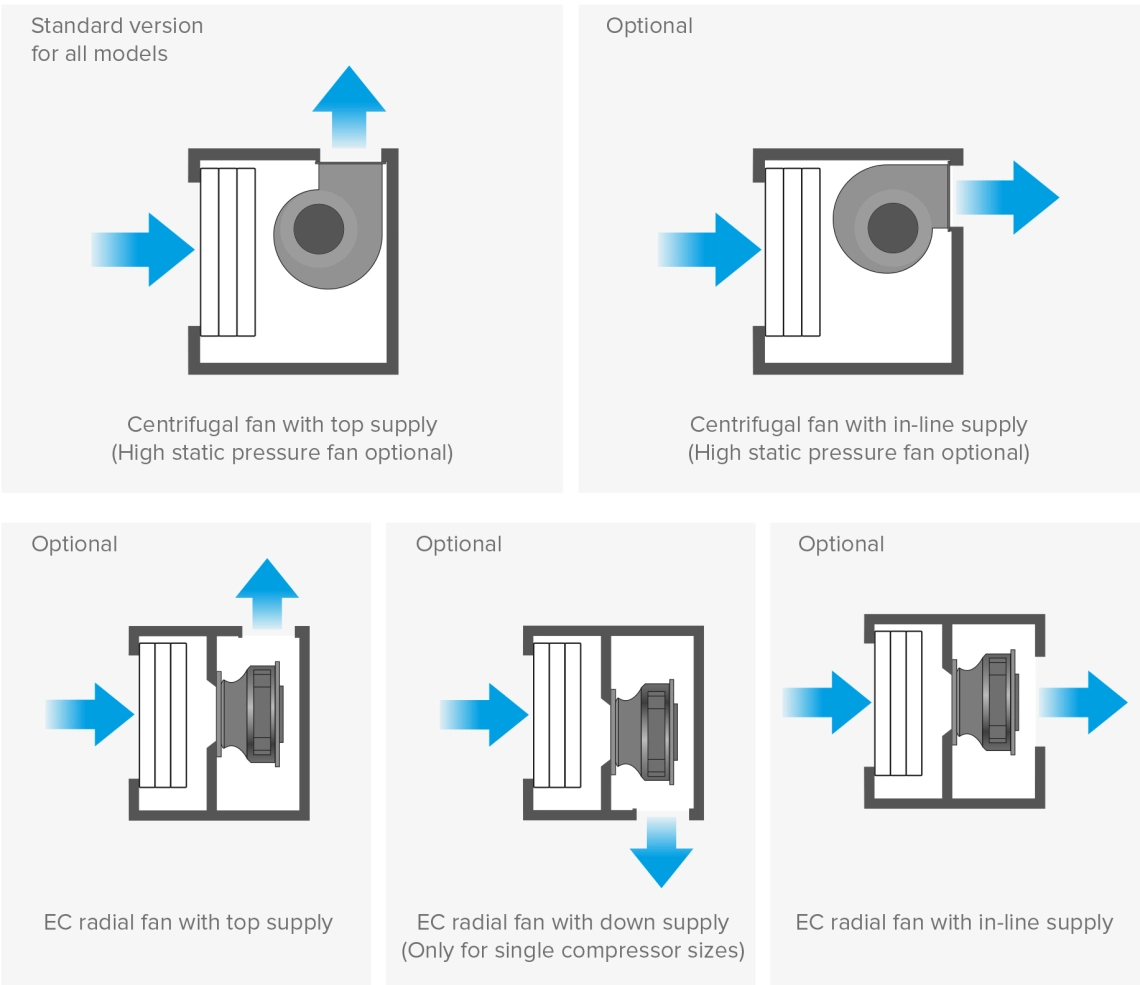

Art der Ventilatoren


Energy-efficient ductable dehumidifier suitable for pools.

Saisonale Betriebsart

Compact air dehumidifier offering quiet operation and energy efficiency.

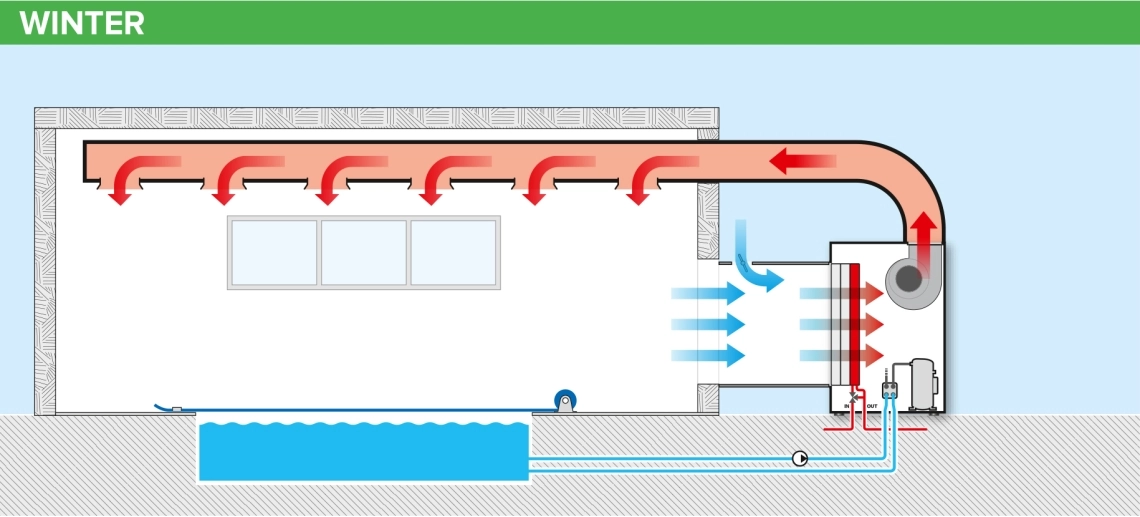

WINTER: Inbetriebnahme, keine Personen, abgedecktes Schwimmbad, Heizung mit Warmwasserregister.
Verdichter: AUS
Warmwasserregister: EIN (optional)
Enthitzer: AUS (optional)

Ductable dehumidifier designed for flexible seasonal operation.

WINTER: Normaler Betrieb, Schwimmbad geöffnet, Entfeuchtung.
Kompressor: EIN
Warmwasserregister: AUS (optional)
Enthitzer: AUS (optional)

Diagram showing dehumidifier functions during different seasons.

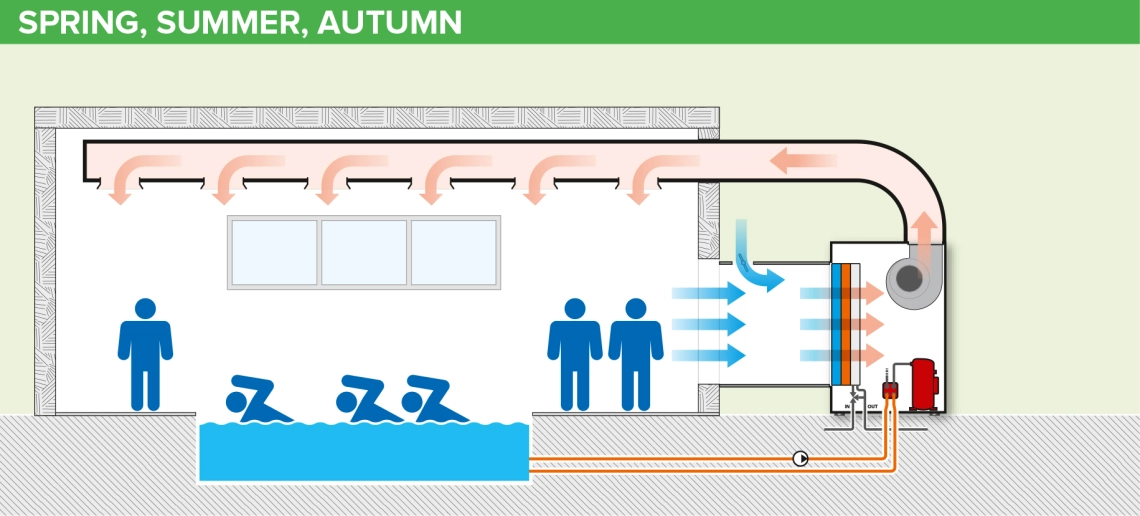

FRÜHLING, SOMMER, HERBST: Normaler Betrieb, Becken offen, Entfeuchtung mit Wärmerückgewinnung (Enthitzer)
Kompressor: EIN
Warmwasserregister: AUS (optional)
Enthitzer: EIN (optional)

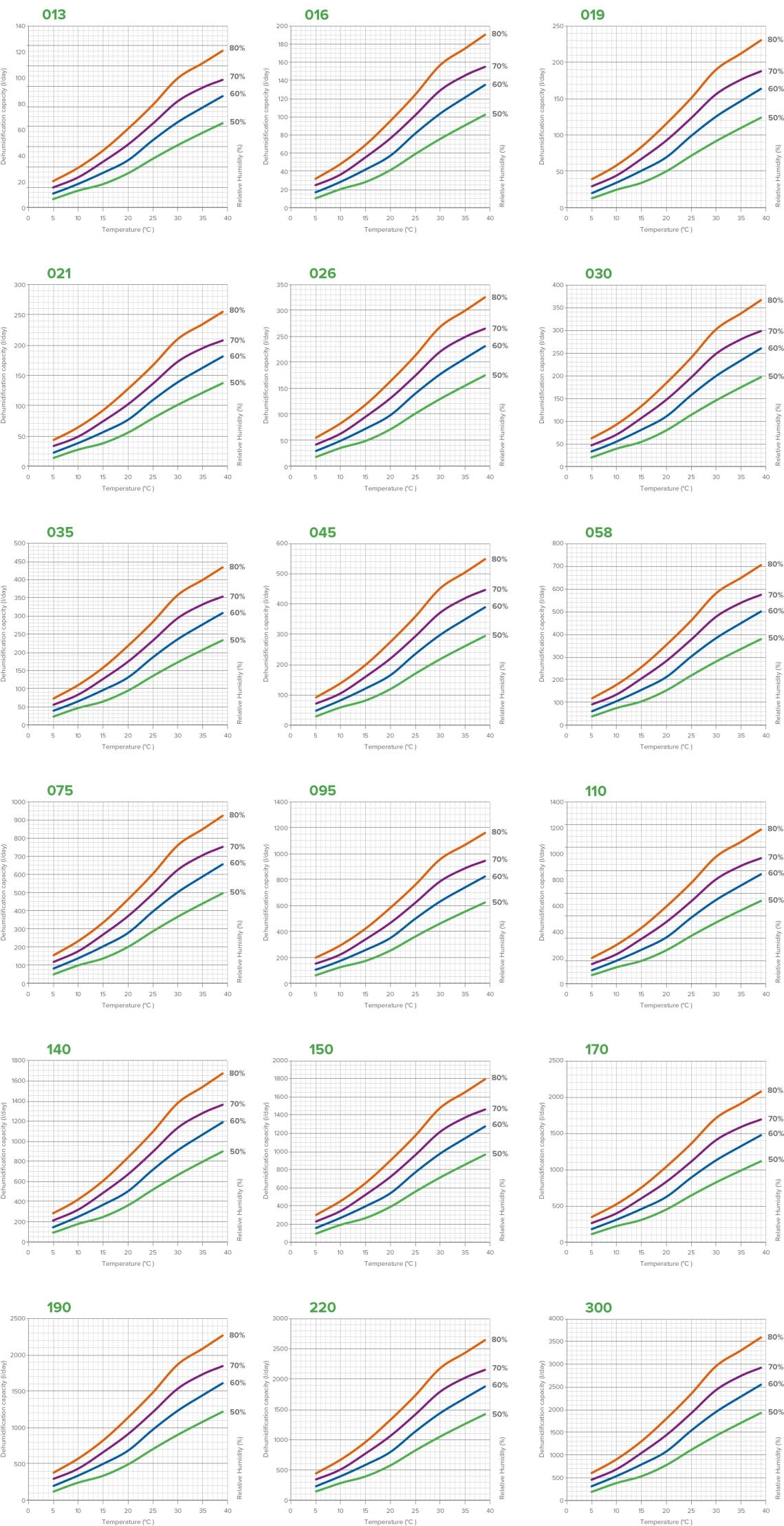

Leistungsdiagramm


Energy-efficient air dehumidifier with advanced control panel.

Abmessungen

Technische Daten Geräte MID -
MSP 010
MID -
MSP 013
MID -
MSP 016
MID -
MSP 019
MID -
MSP 021
MID -
MSP 026
MID -
MSP 030
MID -
MSP 035
MID -
MSP 045
MID -
MSP 058
Entfeuchtungsleistung l/Tag 100 128 157 190 210 268 302 358 452 581
Luftdurchsatz m3/h 900 1200 1600 1600 2000 2800 2800 3800 4000 4800
Leistung des Warmwasserbereiters kW 5,5 9,8 9,8 9,8 16,5 17 17 26,5 26,5 27
Elektrische Heizleistung kW auf Anfrage
Stromzufuhr V / Phasen / Hz 230/1/50 230/1/50 230/1/50 230/1/50 400/3/50 400/3/50 400/3/50 400/3/50 400/3/50 400/3/50
Abmessungen (BxLxH) mm 700х550х900 700х850х900 830х850х1350
Spezifikationen Einheiten MID -
MSP 075
MID -
MSP 095
MID -
MSP 110
MID -
MSP 140
MID -
MSP 150
MID -
MSP 170
MID -
MSP 190
MID -
MSP 220
MID -
MSP 300
MID -
MSP 450
Entfeuchtungsleistung l/Tag 760 955 1120 1380 1480 1710 1870 2180 2960 4650
Luftdurchsatz m3/h 7000 8200 11000 12500 13000 15000 15000 17000 25000 35000
Leistung des Warmwasserbereiters kW 48 55 76 83 98 107 107 118 168 235
Elektrische Heizleistung kW auf Anfrage
Stromzufuhr V / Phasen / Hz 400/3/50 400/3/50 400/3/50 400/3/50 400/3/50 400/3/50 400/3/50 400/3/50 400/3/50 400/3+N/50
Abmessungen (BxLxH) mm 1000х1400х1350 1000х1950х1640 1000х1950х1640

1000х3390х

1640

1000x4430х
2380

Alle Angaben beziehen sich auf: Lufttemperatur 30 °C, relative Luftfeuchtigkeit 80%, Wassertemperatur 80/70 °C

Anmerkung:
MID - Standardausführung (Industrieausführung)
MSP - Ausführung für Schwimmbadwasser
