Frischluft-Kanal

Die Kanalgeräteserie mit hohem statischen Druck und Frischluftzufuhr stellt eine ideale Klimatisierung für Hallen, Werkstätten und größere Räume dar
Kühlleistung: 14.00 ... 28.00 kW
Heizleistung: 8.90 ... 17.80 kW

Möchten Sie kaufen oder haben Sie Fragen?
Frischluft-Kanal

Wesentliche Merkmale:

  • Auswahl des statischen Drucks
  • Kann zusammen mit anderen Innengeräten im gleichen Kältekreislauf installiert werden, um die Außenluft vorzubehandeln, bevor sie an Innengeräte oder in die Umgebung geleitet wird
  • Bitte beachten Sie, dass das Nennpotenzial im Heizbetrieb immer niedriger ist als im Kühlbetrieb
  • Integrierter Strömungsschalter
  • Optionale Entleerungspumpe
  • 100Pa statischer Druck
  • Betriebsumgebungstemperatur -5~43°C
  • Kabelgebundene Steuerung Standard, drahtlose Steuerung nicht optional

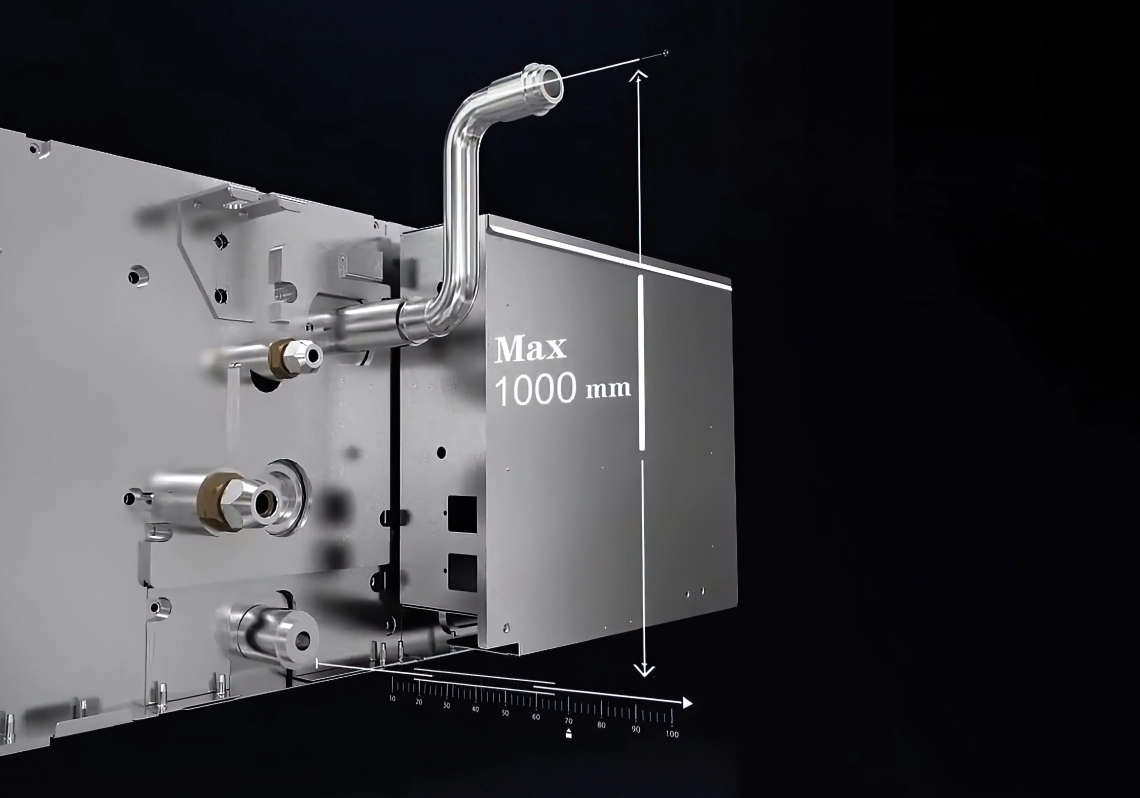

Eingebaute Hochablasspumpe max. 1000 mm

Insulated air duct system with thermal and acoustic features.

Cross-section of efficient fresh air ventilation system.

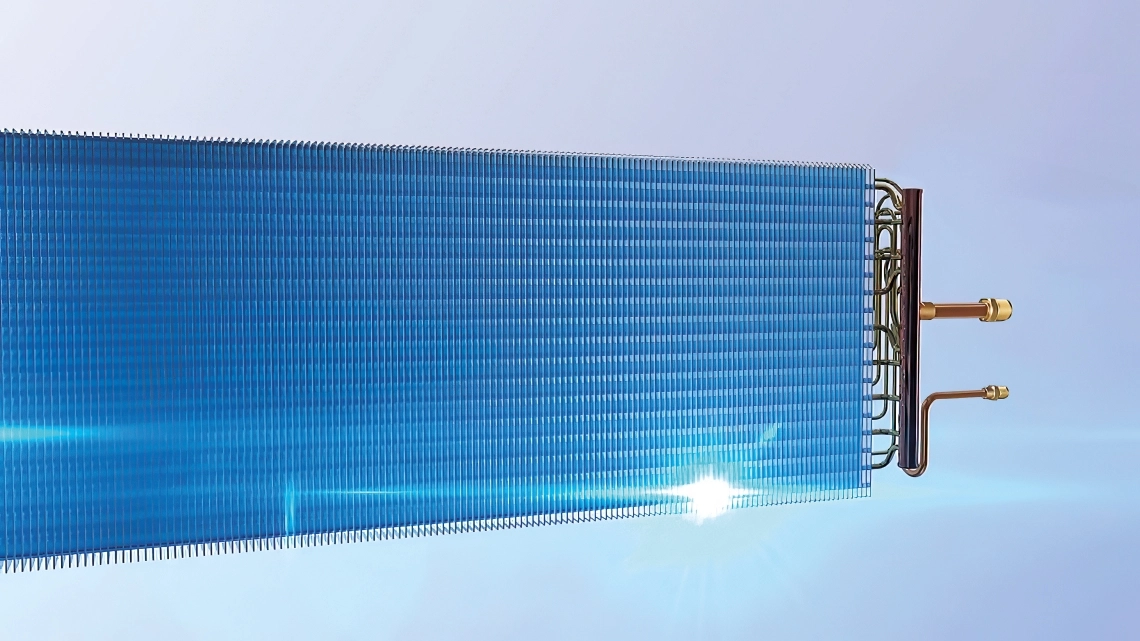

Optimierter Wärmetauscher

Ein optimierter Wärmetauscher wurde entwickelt und konstruiert, um die Effizienz, die Wärmeübertragung und die Gesamtleistung zu maximieren.

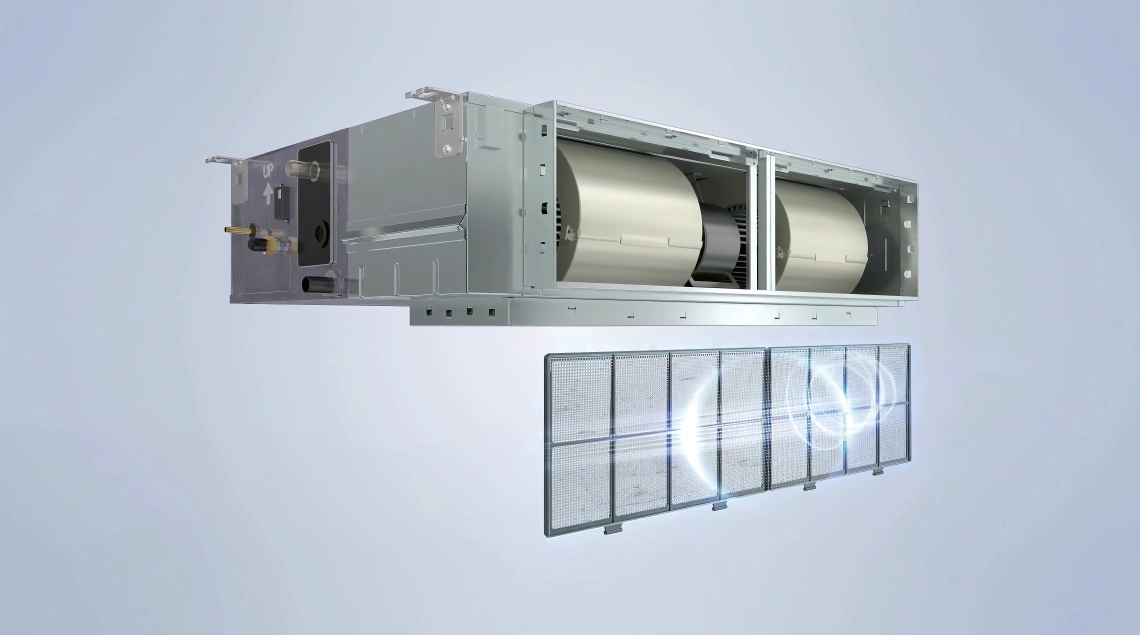

Leicht zu reinigen

Leicht zu demontieren und zu reinigen.

Modern ventilation system enhancing indoor air quality.

Modern fresh air system installation in a home.

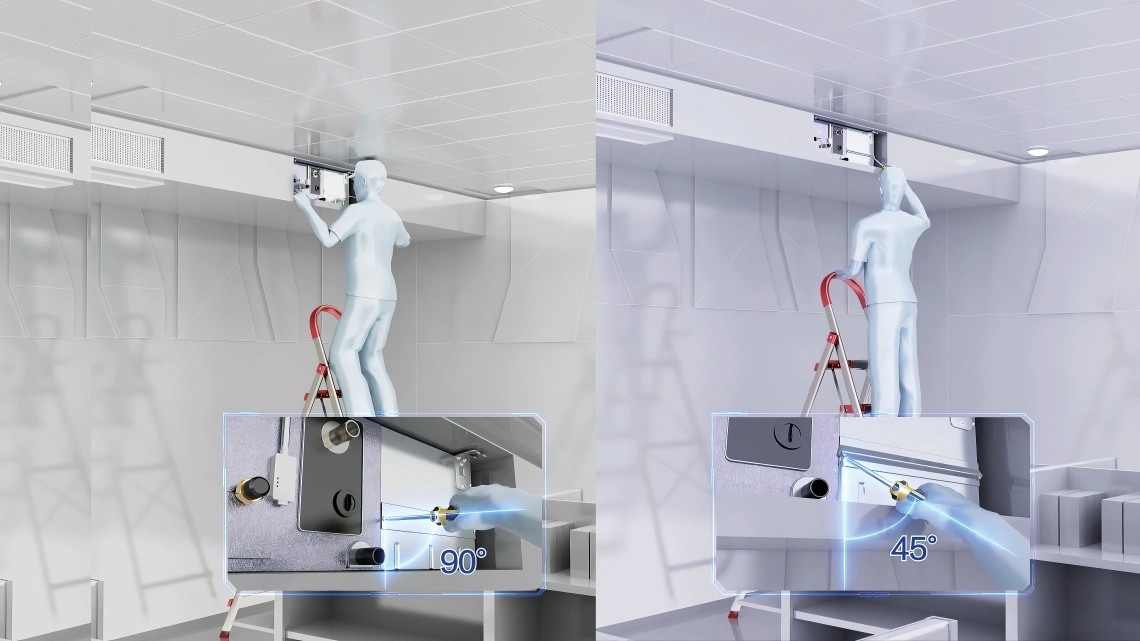

Bequemer Zugriff auf die PCB-Platte

PCB-Box-Deckel in einem 45-Grad-Winkel für einfache Verdrahtung und Wartung.

Spezifikationen Einheiten MIDT-48X1EV2AD(F) MIDT-72X1EV2AD(F) MIDT-96X1EV2AD(F)
Leistung
Kühlung kW 14,00 22,60 28,00
Heizung kW 8,90 15,20 17,80
Elektrische Parameter
Stromzufuhr Ph/V/Hz 1/220~230/50/60
Belüftung
Luftstrom (H/M/L) m3/h 1600/1460/1070 4000/3500/3000 4500/4000/3600
Schalldruck
(H/M/L)
dB(A) 48/47/42 50/47/44 51/48/45
Schallleistung
(H/M/L)
dB(A) 61/60/56 68/65/60 68/66/62
Aufstellung - Abmessungen
Nettoabmessungen
(BxTxH)
mm 1500x700x248 1512x856x502 11512x856x502
Verpackungseinheit
Abmessungen
(BxTxH)
mm 1718x848x345 1558x896x612 1558x896x612
Gewicht netto/brutto
Kg 43,6/50,4 102,0/116,0 102,0/116,0
Ø Flüssigkeitsleitung mm
(Zoll)
9,52 (3/8) 12,70 (1/2) 12,70 (1/2)
Ø Gasleitung mm
(Zoll)
15,88 (5/8) 22,22 (7/8) 22,22 (7/8)
Statischer Druck
(Standard/Max.)
Pa 100/200 100/350 100/350

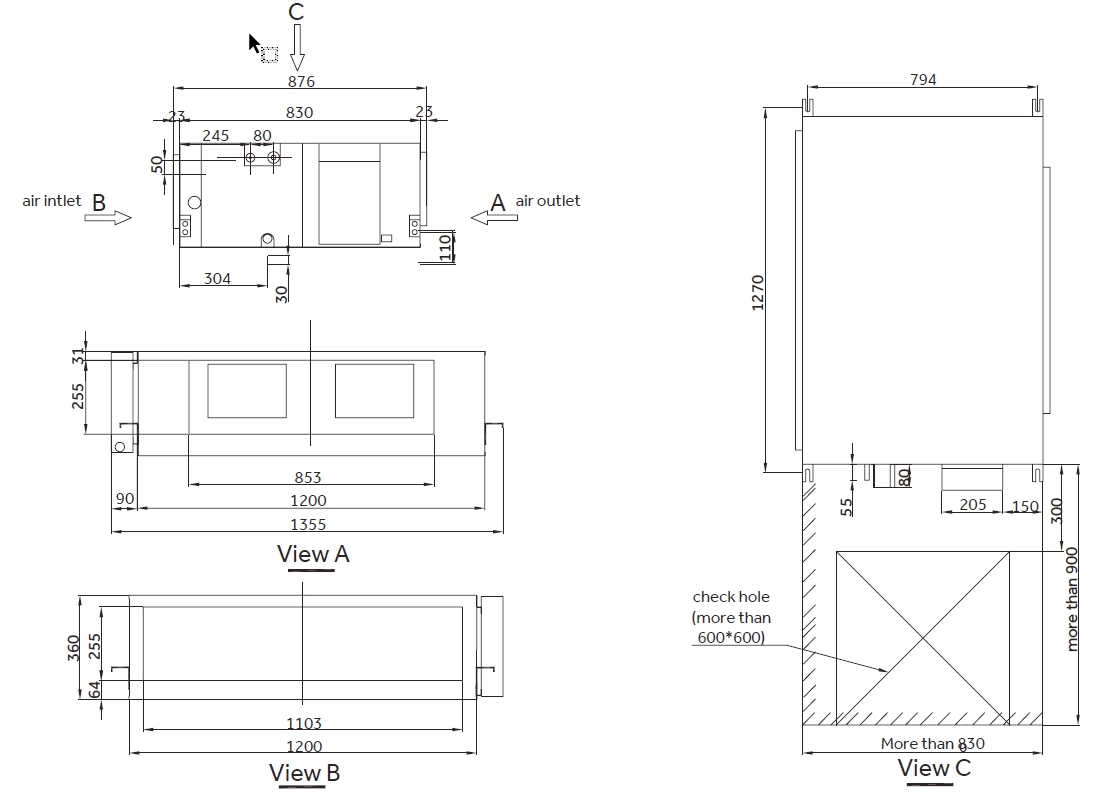

Abmessungen

MIDT-48X1EV2AD(F)

Diagram showing dimensions of a fresh air duct system.
