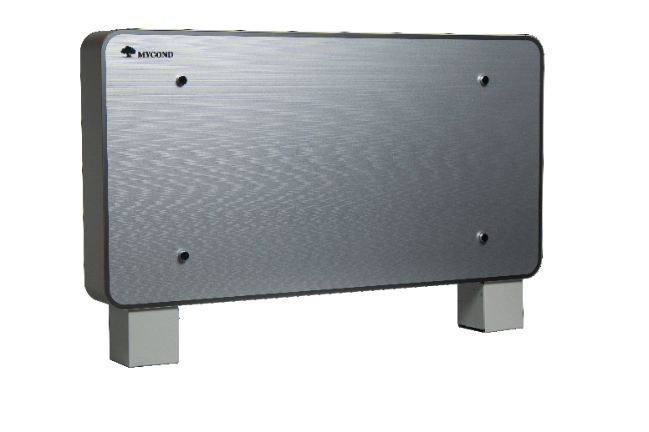

Der Gebläsekonvektor ist ultradünn gebaut. Zum Vergleich: Sein Gehäuse ist zusammen mit dem Glas nur 122 mm dick, was mehr Platz für die Installation spart. Außerdem fügt sich das schlichte und saubere Aussehen leicht in den Stil Ihres Zimmers ein.

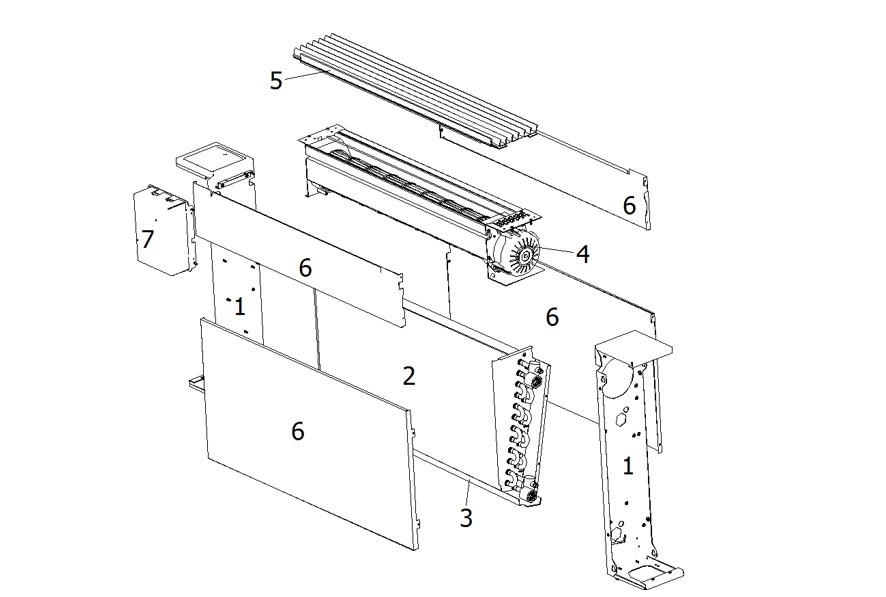

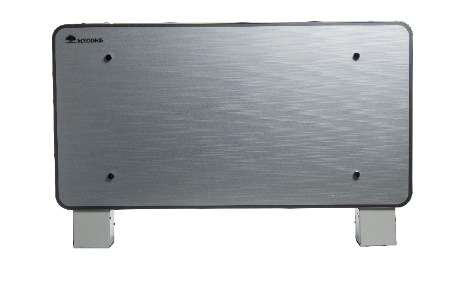

Externe Teile

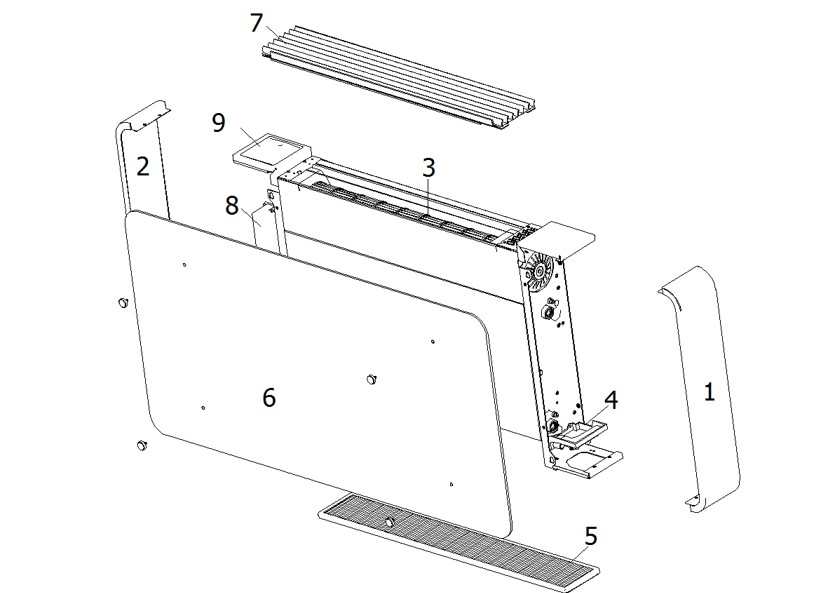

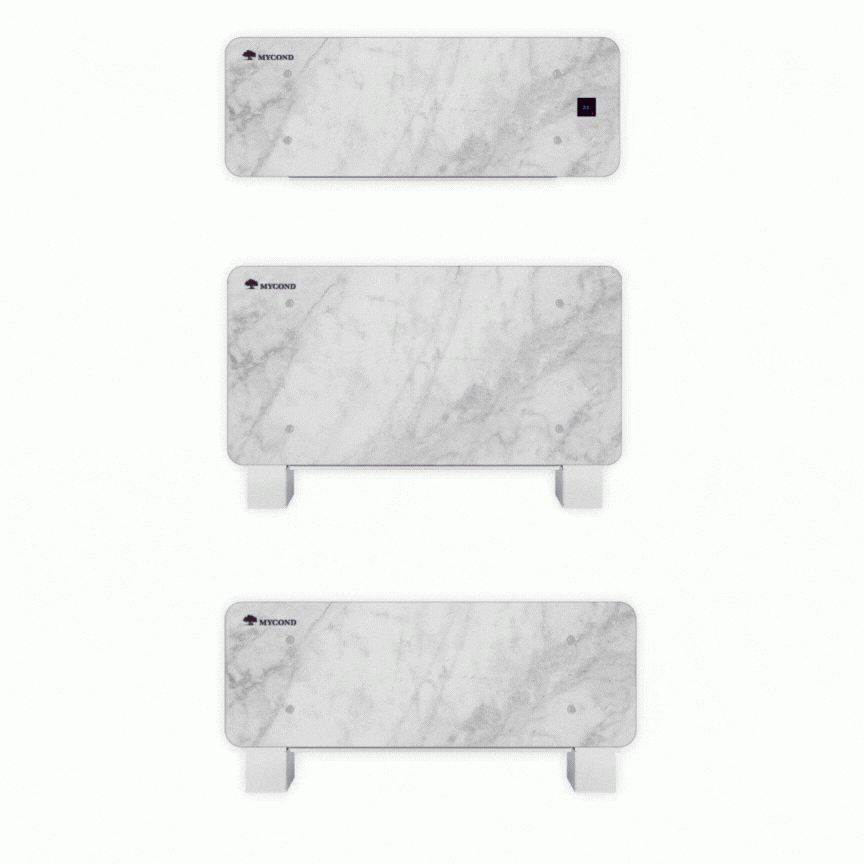

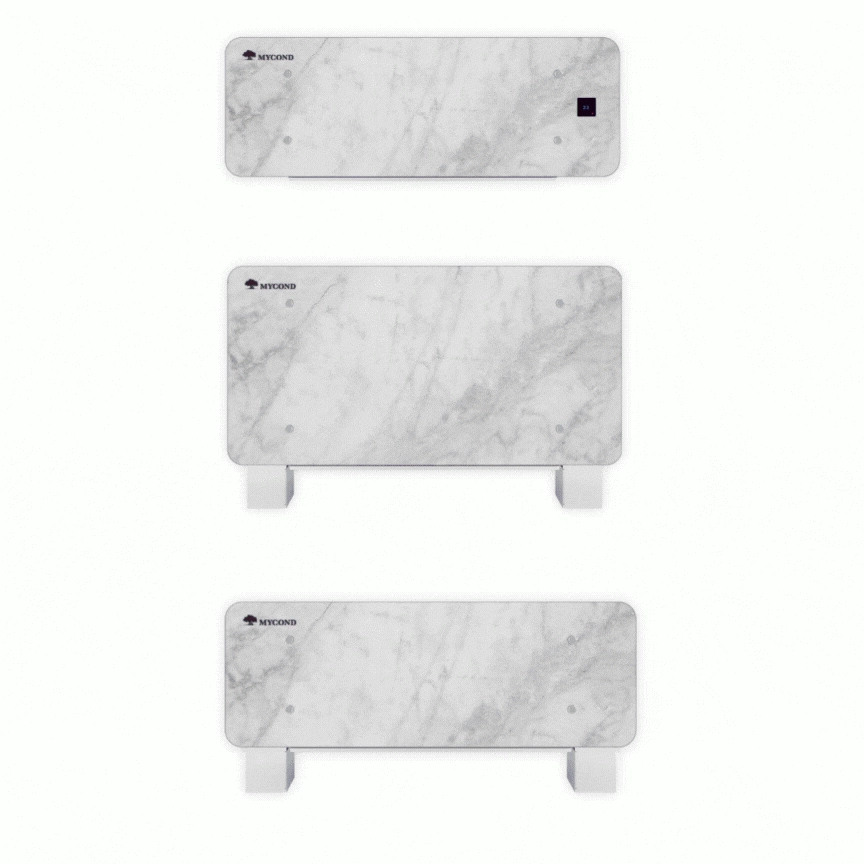

Vertikale Einheiten

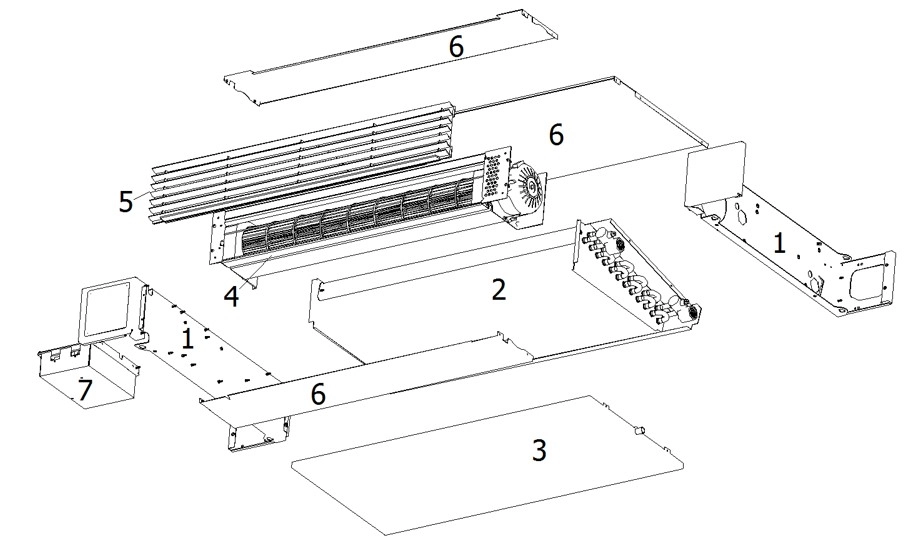

Horizontale Einheit
spezifikationen | Einheiten | Geschwindigkeit | MC-SG-200T2 | MC-SG-400T2 | MC-SG-600T2 | MC-SG-800T2 |
Luftdurchsatz | Supermax | 250 | 390 | 510 | 620 | |
Maximal (*) | 180 | 315 | 450 | 540 | ||
m3/h | Mittel (*) | 120 | 230 | 350 | 450 | |
Min (*) | 80 | 155 | 240 | 310 | ||
Statisch | 10 | 18 | 25 | 32 | ||
Kühlleistung insgesamt | Supermax | 1.19 | 2.12 | 2.90 | 3.73 | |
Maximal | 0.88 | 1.81 | 2.70 | 3.38 | ||
kW | Med | 0.79 | 1.45 | 2.20 | 2.75 | |
Min | 0.45 | 0.98 | 1.70 | 2.13 | ||
Sensible Kapazität | Supermax | 0.87 | 1.56 | 2.16 | 2.97 | |
Maximal | 0.69 | 1.35 | 2.00 | 2.70 | ||
kW | Med | 0.60 | 1.10 | 1.68 | 2.30 | |
Min | 0.30 | 0.70 | 1.25 | 1.70 | ||
Heizleistung | Supermax | 1.55 | 2.71 | 3.71 | 4.71 | |
Maximal | 1.10 | 2.40 | 3.20 | 4.23 | ||
kW | Med | 0.90 | 1.50 | 2.40 | 3.40 | |
Min | 0.61 | 1.16 | 1.75 | 2.41 | ||
V/H/Ph | 230 V - 50 Hz - 1Ph | |||||
Motor-Eingang | Supermax | 20 | 22 | 24 | 27 | |
Maximal | 12 | 13 | 14 | 17 | ||
W | Med | 5 | 6 | 7 | 10 | |
Min | 3 | 4 | 5 | 8 | ||
Wasserdurchflussmenge | Supermax | 204 | 364 | 498 | 639 | |
Maximal | 151 | 311 | 463 | 580 | ||
l/h | Med | 136 | 249 | 377 | 472 | |
Min | 77 | 168 | 292 | 365 | ||
Druckabfall | Supermax | 15.1 | 10.2 | 20.9 | 19.9 | |
Maximal | 13.1 | 8.2 | 19.0 | 18.7 | ||
kPa | Med | 7.2 | 6.0 | 16.5 | 13.2 | |
Min | 4.1 | 4.1 | 13.0 | 10.0 | ||
Anschluss der Spule | 1/2" GF | 1/2" GF | 1/2" GF | 1/2" GF | ||
Wassergehalt | L | 0,33 | 0,59 | 0,85 | 1,11 | |
Schallleistung | Supermax | 55.0 | 56.0 | 57.1 | 58.3 | |
Maximal | 51.3 | 52.2 | 52.4 | 53.3 | ||
dB(A) | Med | 44.6 | 45.5 | 46.6 | 48.6 | |
Min | 37.5 | 38.6 | 40.5 | 38.7 | ||
Sound pressare | Supermax | 38.0 | 39.0 | 40.1 | 41.3 | |
Maximal | 34.3 | 35.2 | 35.4 | 36.3 | ||
dB(A) | Med | 27.6 | 28.5 | 29.6 | 31.6 | |
Min | 20.5 | 21.6 | 23.5 | 21.7 |
KÜHLMODUS
Raum:27° C - 47% r.F. Wassertemp. (ein/aus):7/12°C
HEIZBETRIEB
Raum:20° C. Wassertemp. ein:50.
(*) Die angegebenen Werte beziehen sich auf die Standardeinstellungen bei 1500, 900 und 600 U/min. Es ist jederzeit möglich, den Luftstrom zu ändern, indem man die Einstellung des Dip-Schalters auf der Platine ändert.

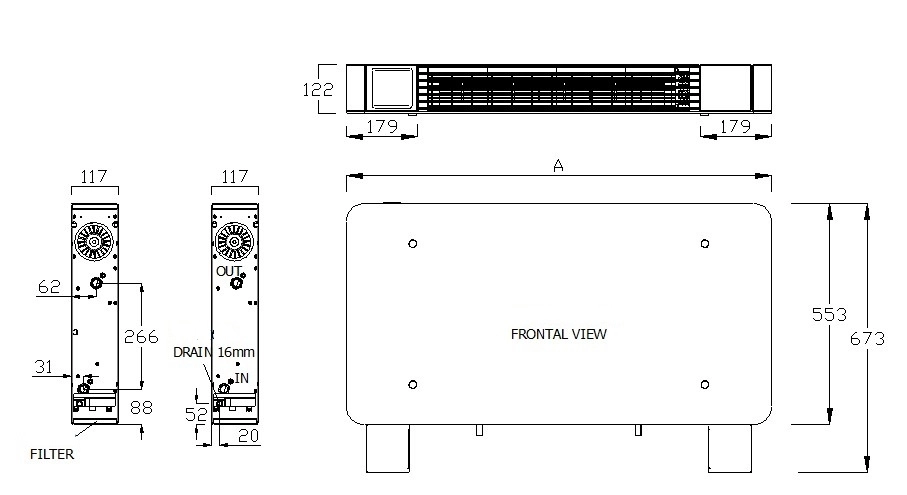

vertikale Montage
technische Daten | Einheiten | MC-SG-200T2 | MC-SG-400T2 | MC-SG-600T2 | mC-SG-800T2 |
A | mm | 681 | 873 | 1065 | 1257 |
Nettogewicht | kg | 14 | 18 | 21 | 25 |
Bruttogewicht | kg | 18 | 21 | 25 | 29 |

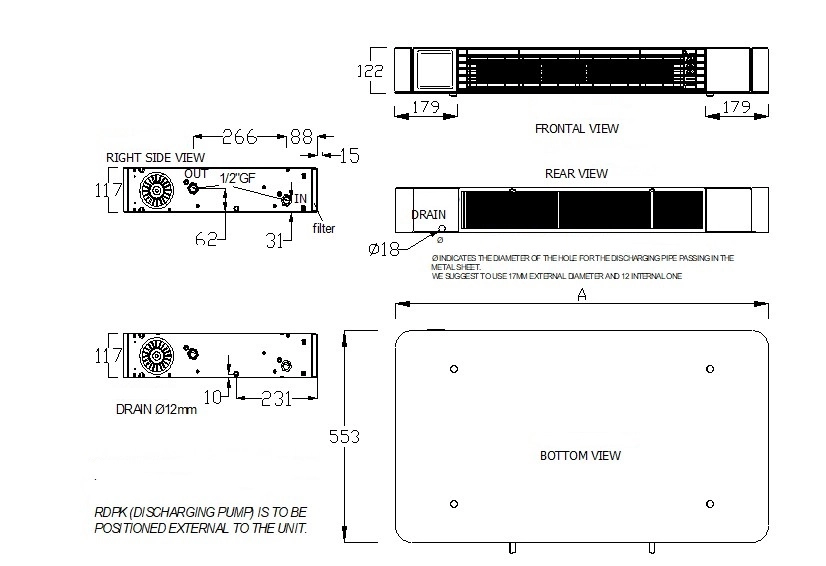

Horizontale Montage
Spezifikationen | Einheiten | MC-SG-200T2 | MC-SG-400T2 | MC-SG-600T2 | MC-SG-800T2 |
A | mm | 681 | 873 | 1065 | 1257 |
Nettogewicht | kg | 14 | 18 | 21 | 25 |
Bruttogewicht | kg | 18 | 21 | 25 | 29 |
