4-Wege-Kassette (840*840)

Das diskrete Design der Kassetten-Innengeräte macht sie ideal für gewerbliche Anwendungen
Kühlleistung: 5.60 ... 16.00 kW
Heizleistung: 6.30 ... 18.00 kW

Möchten Sie kaufen oder haben Sie Fragen?
4-Wege-Kassette (840*840)

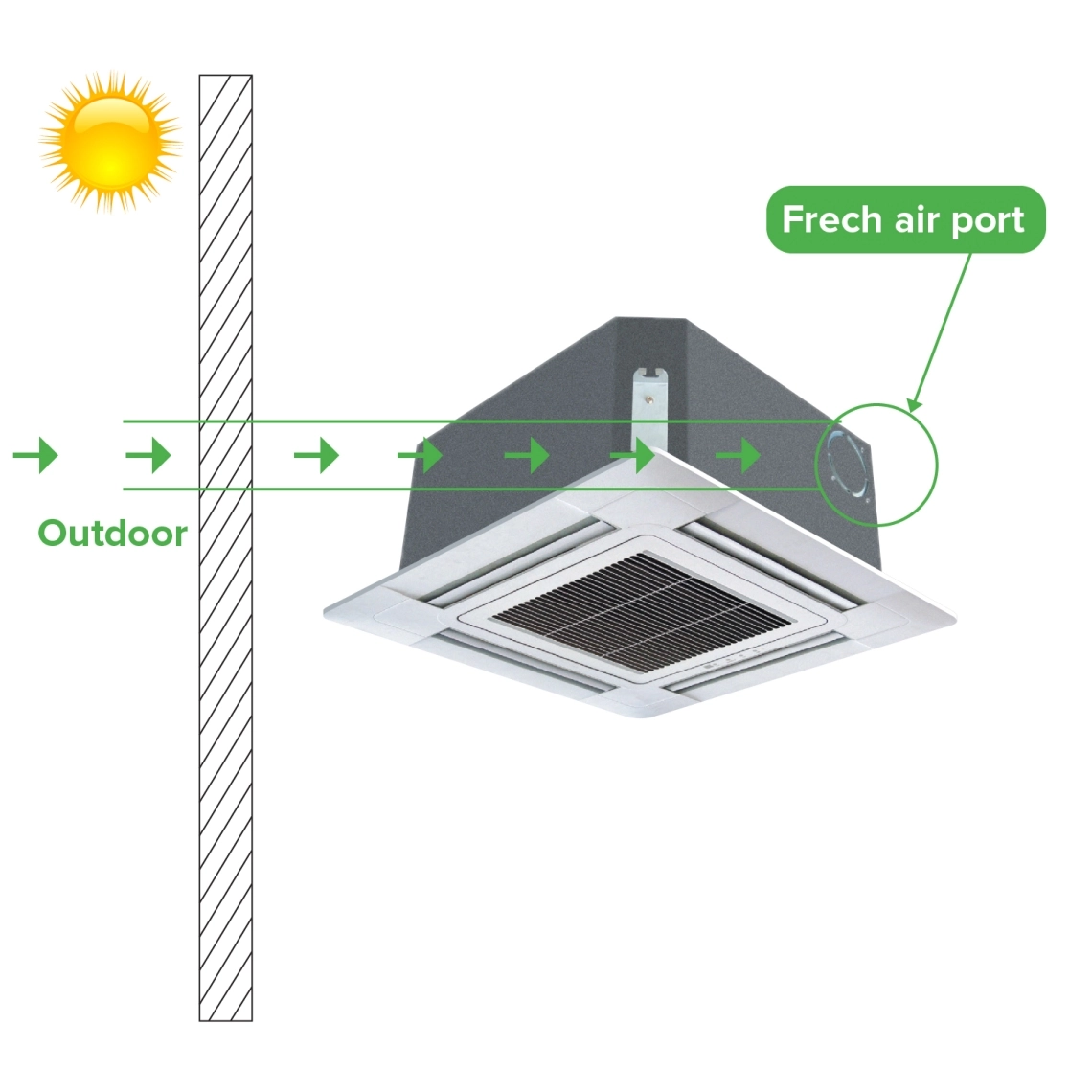

Gesunde Frischluftfunktion

Einzigartiger seitlicher Lufteinlass, der geöffnet werden kann, um frische Außenluft einzuführen und die Luftqualität in Innenräumen zu verbessern.

Ceiling mounted cassette air conditioner with four-way airflow.

Hauptmerkmale:

  • Lineares und kompaktes Paneel-Design
  • Vorbereitung für Frischluftzufuhr (vorgestanzt)
  • Serienmäßige Kondensatablasspumpe
  • Vorbereitung für zusätzliche Luftzufuhr aus dem Gerätekörper

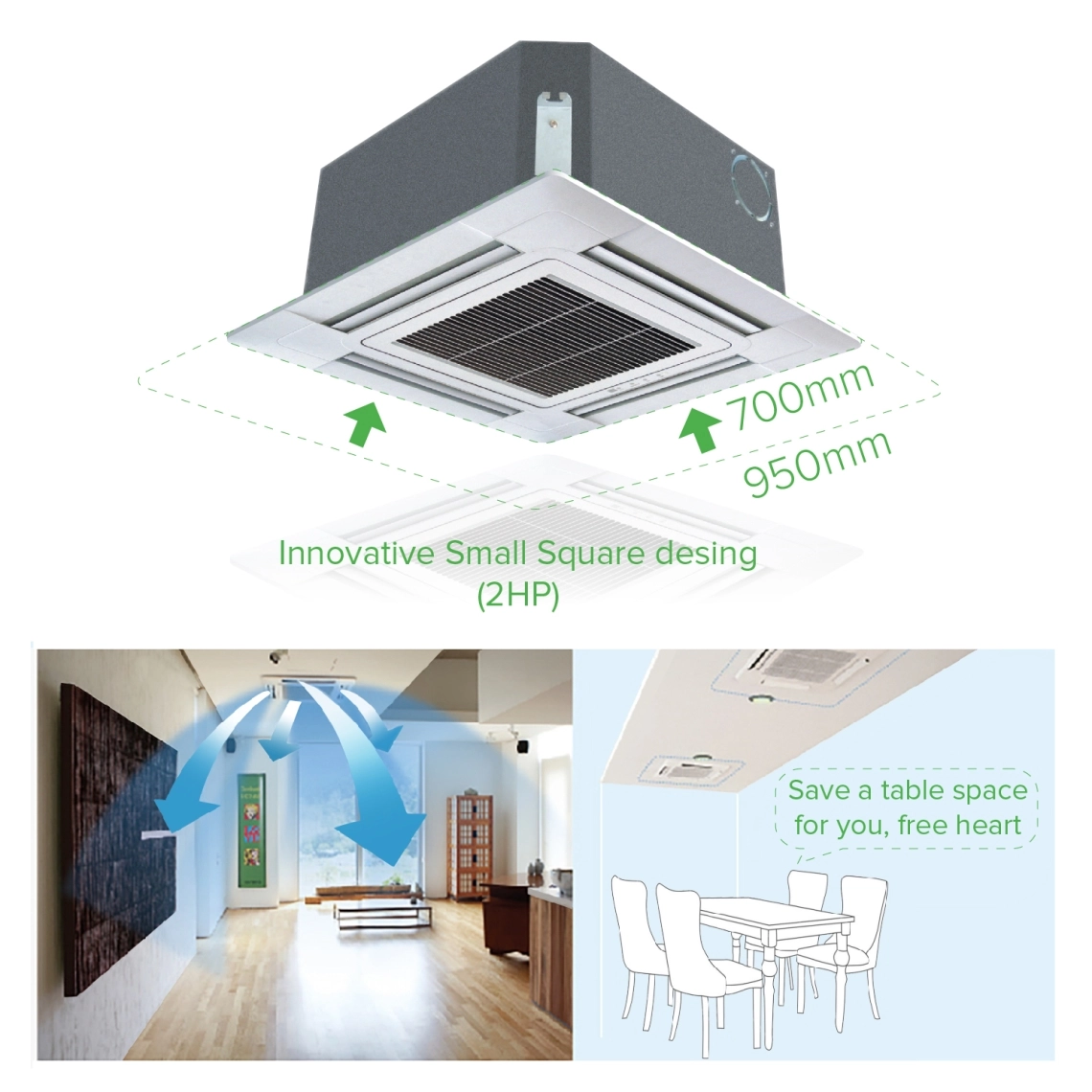

Quadratisches Paneel, das das gesamte Produkt schöner vereint

  • Quadratisches Design, macht die Raumdekoration harmonischer, schön und einfach zu arrangieren Beleuchtungssystem
  • Schlankes Design der Inneneinheit, die Höhe beträgt nur 260mm (2HP), auch in einem kleinen Raum installiert werden kann
  • Stereo-Luftzufuhr, mehr Komfort

Ceiling-mounted 4-way cassette illustrating airflow directions.

Compact 4-way cassette for efficient air distribution in commercial spaces.

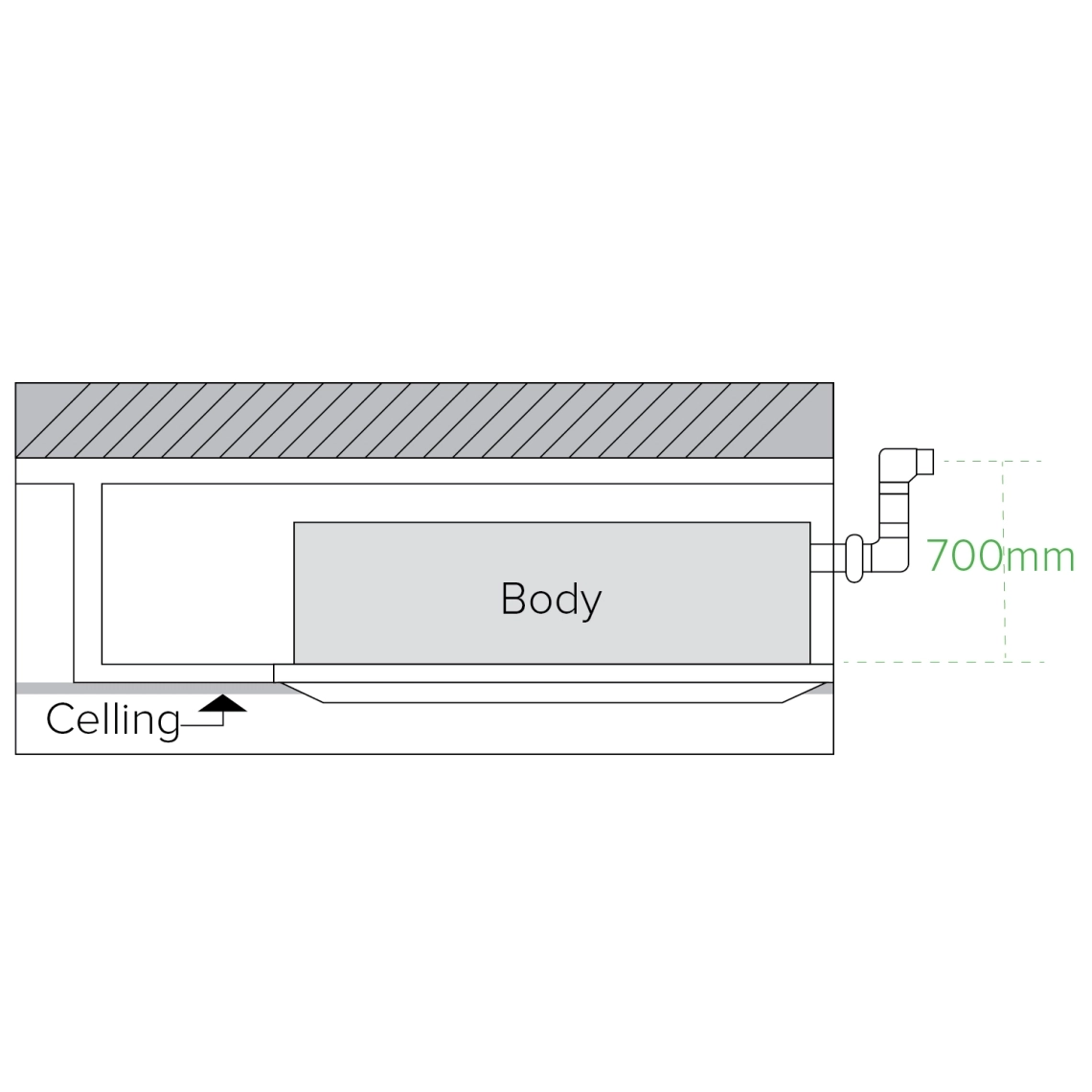

Standard-Kondensathebepumpe

Standard Kondensatpumpe, der Hub ist 700mm und eingebauter Schwimmerschalter, bequem mit der tatsächlichen Situation zu kooperieren, um Kondenswasser Abfluss Klimaanlage.

Leiser Betrieb, komfortable Erfahrung

Adopt fortschrittliche Luftfahrt-Technologie von THREE-DIMENSION AL Spirallüfter und Turbine förmigen Luftkanal Design, stark reduzieren den inneren Widerstand, große Luftmenge, geringes Rauschen, erreichen leisen Betrieb.

Ceiling-mounted cassette air conditioner for efficient airflow distribution.

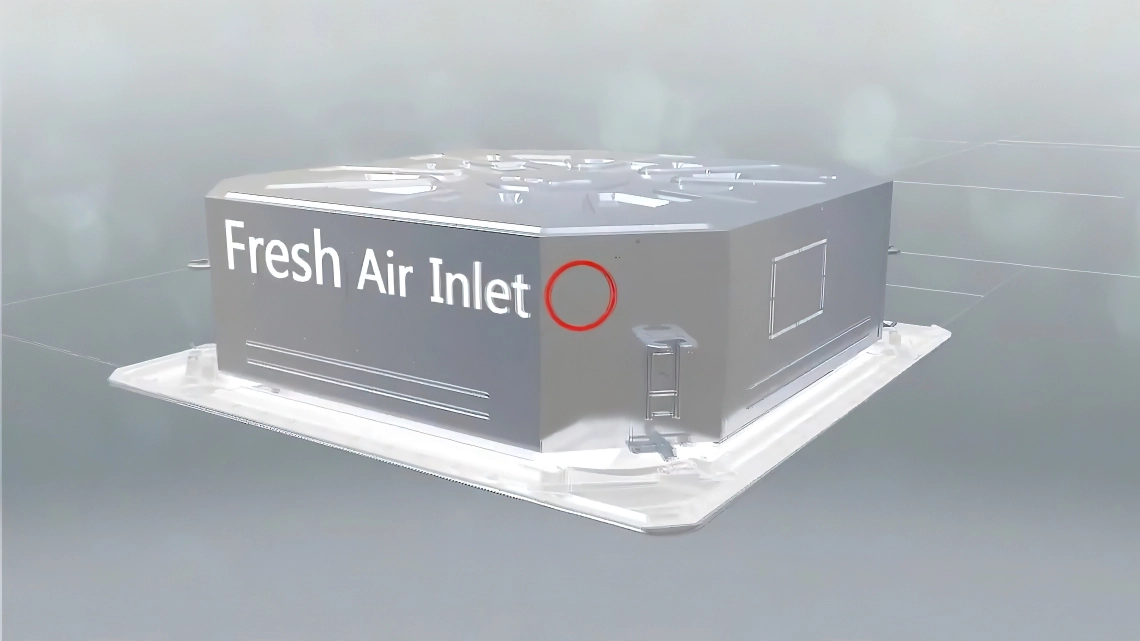

Einrichtung für die Luftverteilung im Kanal

Frischluft" ist in das Gehäuse integriert, um die Zufuhr von Frischluft von bis zu 20 % des Nennluftstroms des Geräts zu ermöglichen, ohne die Kühlleistung zu beeinträchtigen.

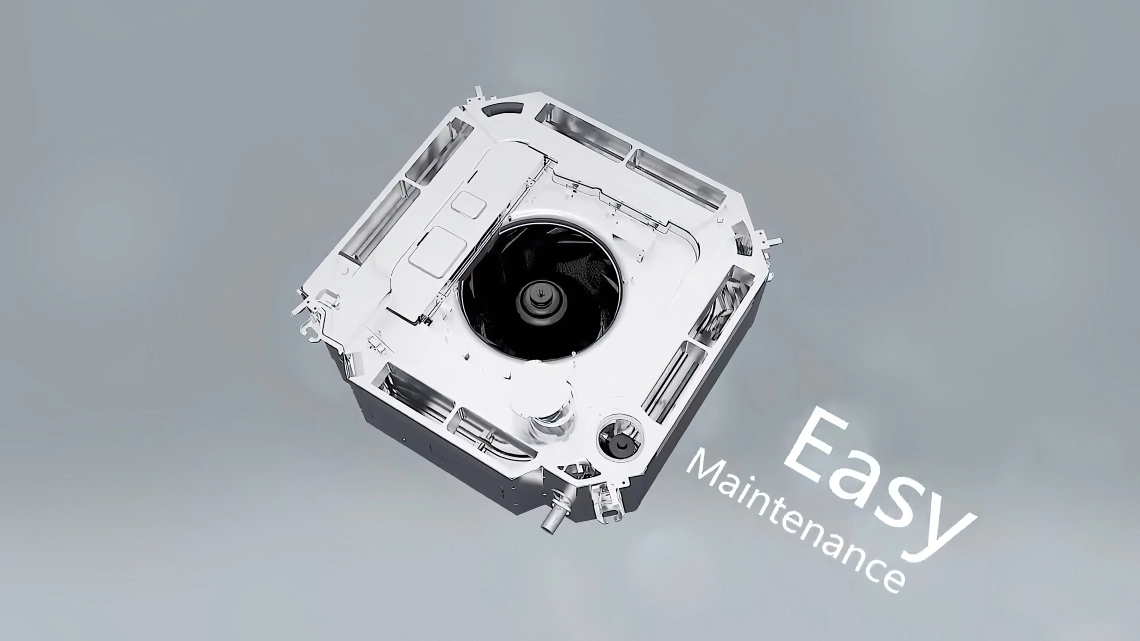

Einfache Wartung

Das Gerät ist so konzipiert, dass alle Komponenten und Elemente für eine schnelle und bequeme Wartung und Reparatur leicht zugänglich sind.

Ceiling-mounted 4-way air conditioner cassette for efficient airflow.

Modern ceiling cassette unit for efficient air distribution.

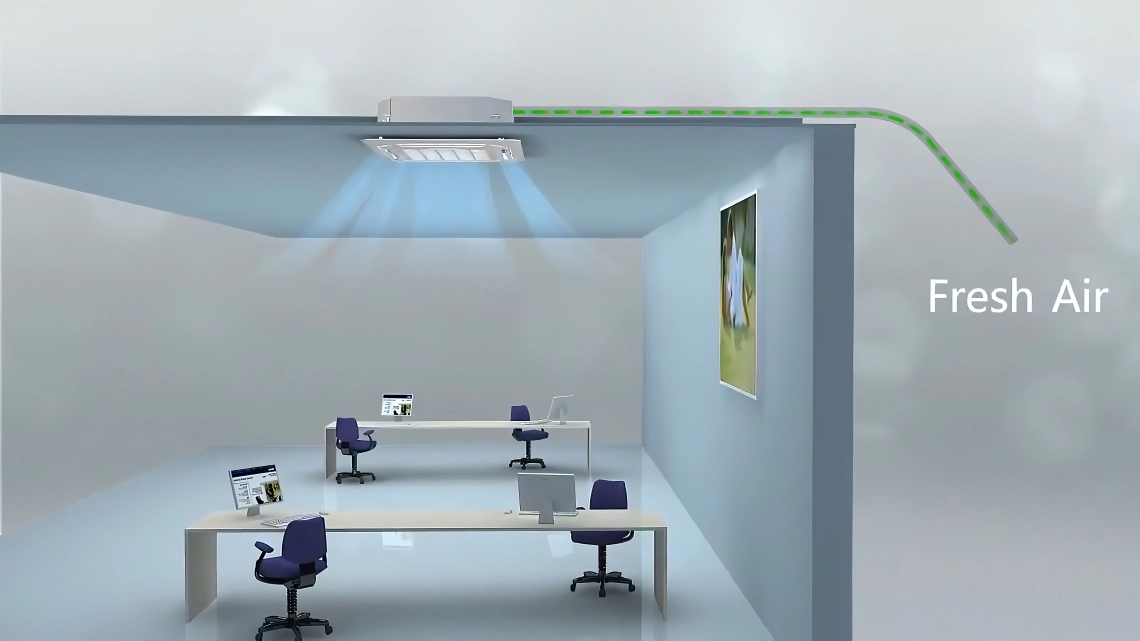

Frische Luft

Der Frischlufteinlass sorgt jederzeit für frische Luft, um die Luftqualität in Innenräumen zu verbessern.

Fernsteuerung (ein/aus) (optional)

Mit einer intelligenten Steuerplatine können die Klimageräte über ein externes Steuersignal (z. B. eine Raumzugangskarte) ein- und ausgeschaltet werden.

Modern design of a 4-way cassette air conditioning system.

Technische Daten Geräte MIBN-18X1EV1AA MIBN-24X1EV1AA MIBN-28X1EV1AA MIBN-30X1EV1AA MIBN-38X1EV1AA MIBN-48X1EV1AA MIBN-60X1EV1AA
Kapazität
Kühlung kW 5,60 7,10 8,00 9,00 11,20 14,00 16,00
Heizung kW 6,30 8,00 9,00 10,00 12,50 16,00 18,00
Elektrische Parameter
Stromzufuhr Ph/V/Hz 1/220-230/50/60 1/220-230/50/60 1/220-230/50/60 1/220-230/50/60 1/220-230/50/60 1/220-230/50/60 1/220-230/50/60
Belüftung
Luftstrom (H/M/L) m3/h 1000/810/620 1380/1190/1000 1380/1190/1000 2050/1860/1670 2050/1860/1670 2100/1910/1720 2100/1910/1720
Schalldruck
(H/M/L)
dB(A) 33/30/29 35/34/31 37/35/31 37/35/31 37/35/31 44/40/36 44/40/36
Schallleistung
(H/M/L)
dB(A) 47/44/43 49/48/45 51/49/45 51/49/45 51/49/45 58/54/50 58/54/50
Einbau - Abmessungen
Schalldruck
(H/M/L)
mm 840x840x180 840x840x204 840x840x204 840x840x246 840x840x288 840x840x288
Abmessungen der verpackten Einheit
(BxTxH)
mm 983x983x268 983x983x290 983x983x290 983x983x331 983x983x373 983x983x373
Netto-/Bruttogewicht Kg 25,0/28,0 25,0/28,0 25,0/28,0 25,0/28,0 25,0/28,0 25,0/28,0 25,0/28,0
Ø Flüssigkeitsleitung mm (Zoll) 6,35 (1/4) 9,52 (3/8) 9,52 (3/8) 9,52 (3/8) 9,52 (3/8) 9,52 (3/8) 9,52 (3/8)
Ø Gasleitung mm (Zoll) 12,70 (1/2) 15,88 (5/8) 15,88 (5/8) 15,88 (5/8) 15,88 (5/8) 15,88 (5/8) 15,88 (5/8)
Platte
Modell MB-950JB MB-950JB MB-950JB MB-950JB MB-950JB MB-950JB MB-950JB
Panel Nettoabmessungen
(BxTxH)
mm 950x950x60 950x950x60 950x950x60 950x950x60 950x950x60 950x950x60 950x950x60
Panel Verpackungsmaße
(BxTxH)
mm 992x992x115 992x992x115 992x992x115 992x992x115 992x992x115 992x992x115 992x992x115
Paneel Netto-/Bruttogewicht Kg 6,0/7,5 6,0/7,5 6,0/7,5 6,0/7,5 6,0/7,5 6,0/7,5 6,0/7,5

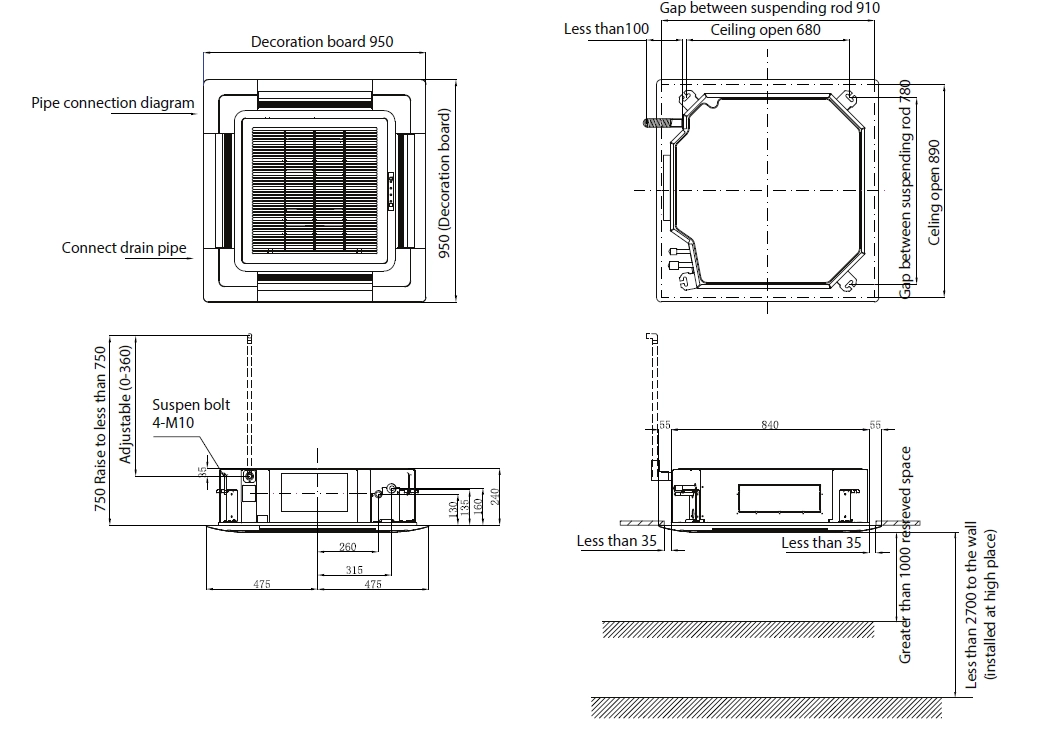

Abmessungen

MIBN-18X1EV1AA MIBN-24X1EV1AA MIBN-28X1EV1AA

Diagram detailing installation dimensions of a 4-way cassette ventilation system.
