2-Wege-Kassette

Das dünne, leichte Design passt leicht in kleine Deckenräume. Die Zwei-Wege-Luftverteilung eignet sich hervorragend für die Klimatisierung langer, schmaler Räume (z. B. Flure)
Kühlleistung: 2.20 ... 14.0 kW
Heizleistung: 2.50 ... 16.0 kW

Möchten Sie kaufen oder haben Sie Fragen?
2-Wege-Kassette

Hauptmerkmale:

  • Schlanke Bauweise, nur 220 mm hoch
  • Serienmäßige Kondensatablasspumpe
  • Geräuschloser Betrieb

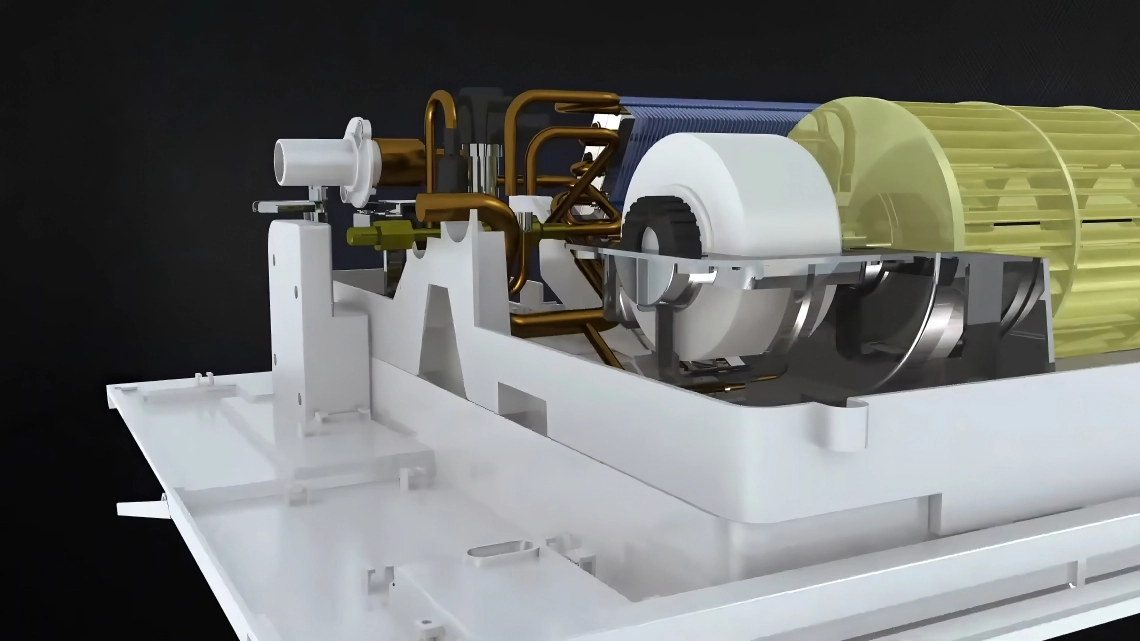

The device ensures efficient two-way air circulation.

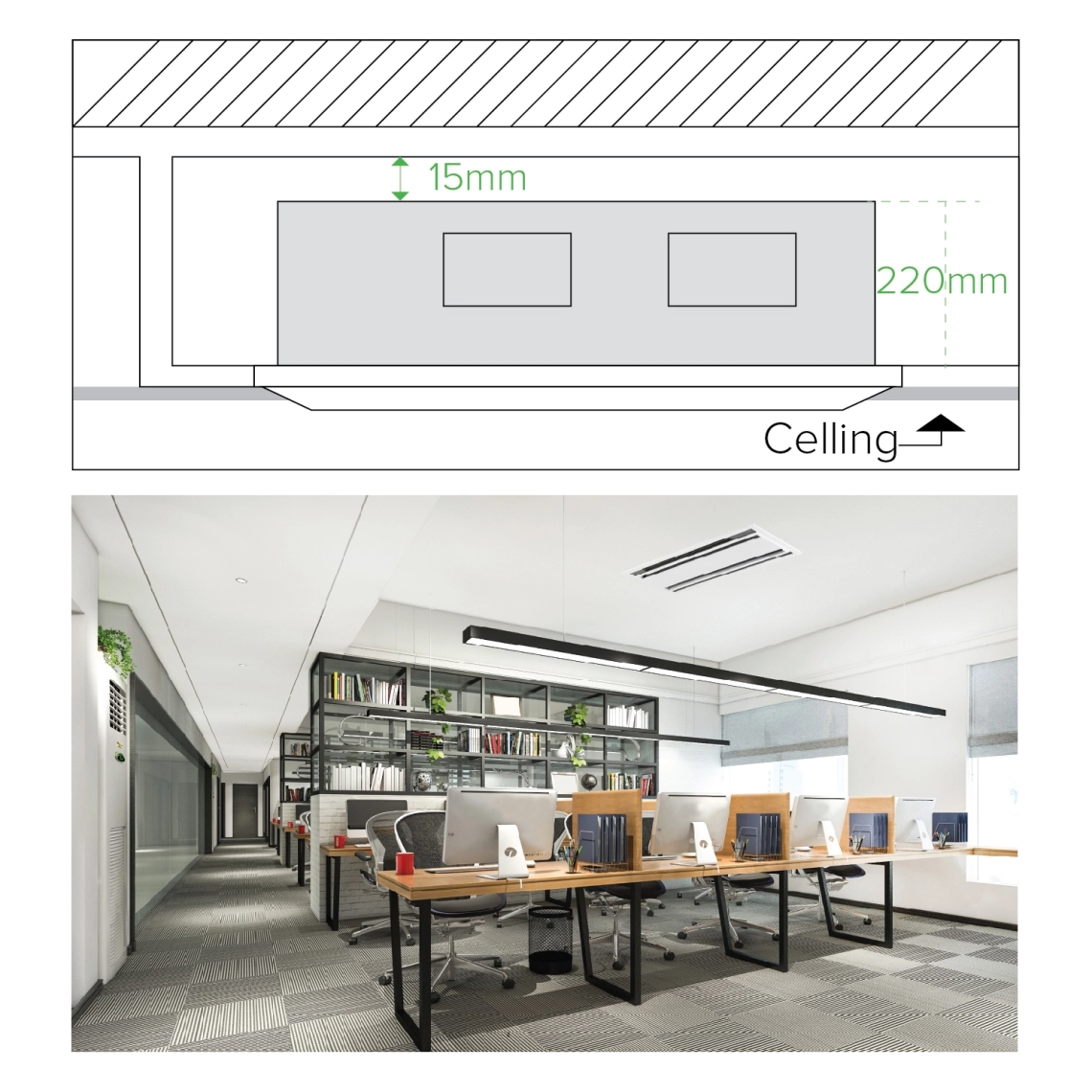

Schlankes und leichtes Design für eine einfache Installation

Die Höhe von nur 220 mm verringert den Platzbedarf bei der Installation. Geringes Gewicht, um die Installation zu erleichtern.

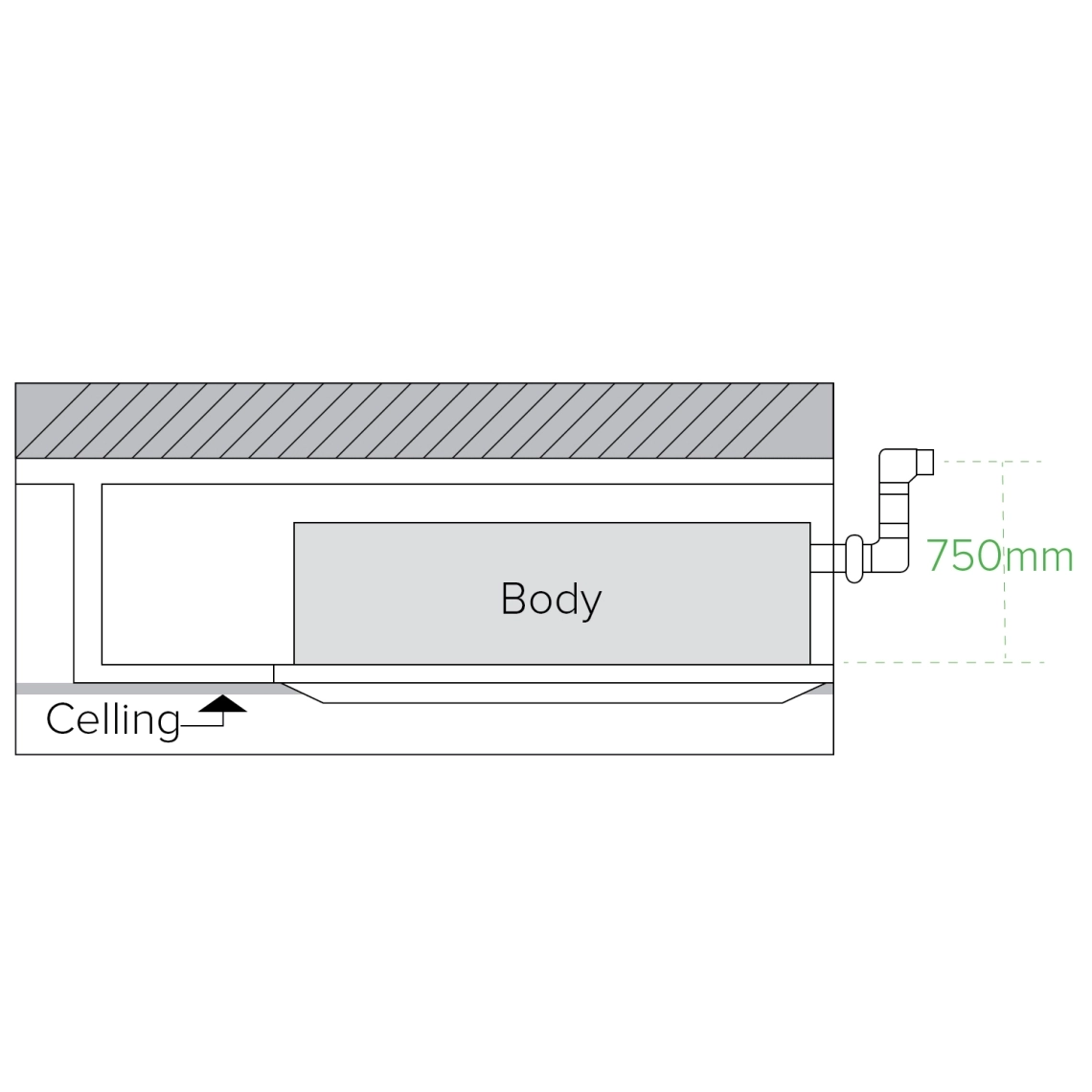

Heben bis zu 750 mm

(von der Decke) dank der Abflusspumpe mit großer Förderhöhe und großem Kondensatvolumen.

The image showcases a compact 2-way cassette air conditioning unit suitable for modern interiors.

Compact 2-way cassette for efficient air distribution.

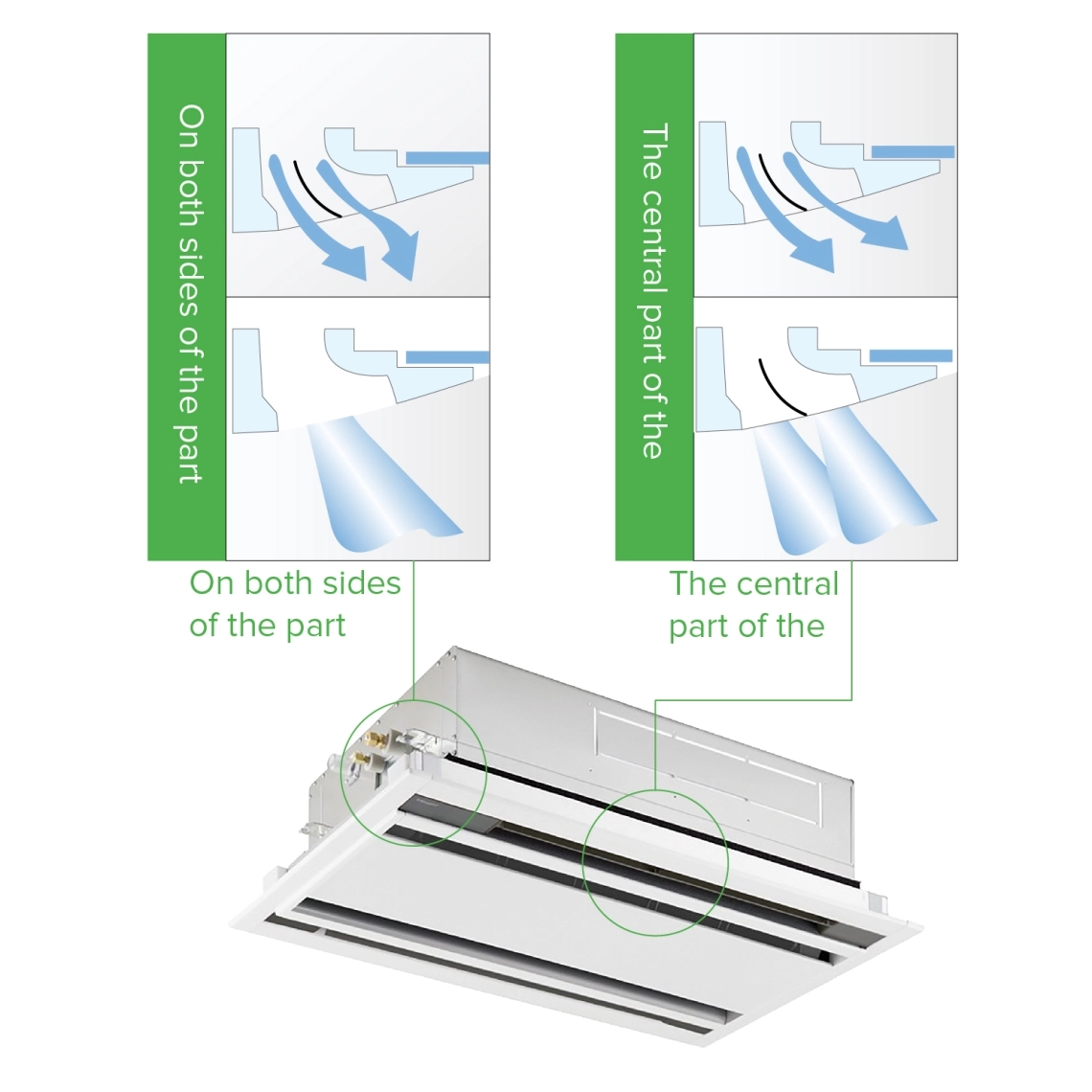

Vermeidung von Schmutz an der Decke

Die Luftverteilungsklappen sind speziell so konstruiert, dass der Luftstrom nicht auf die Decke gerichtet ist und diese nicht verschmutzt.

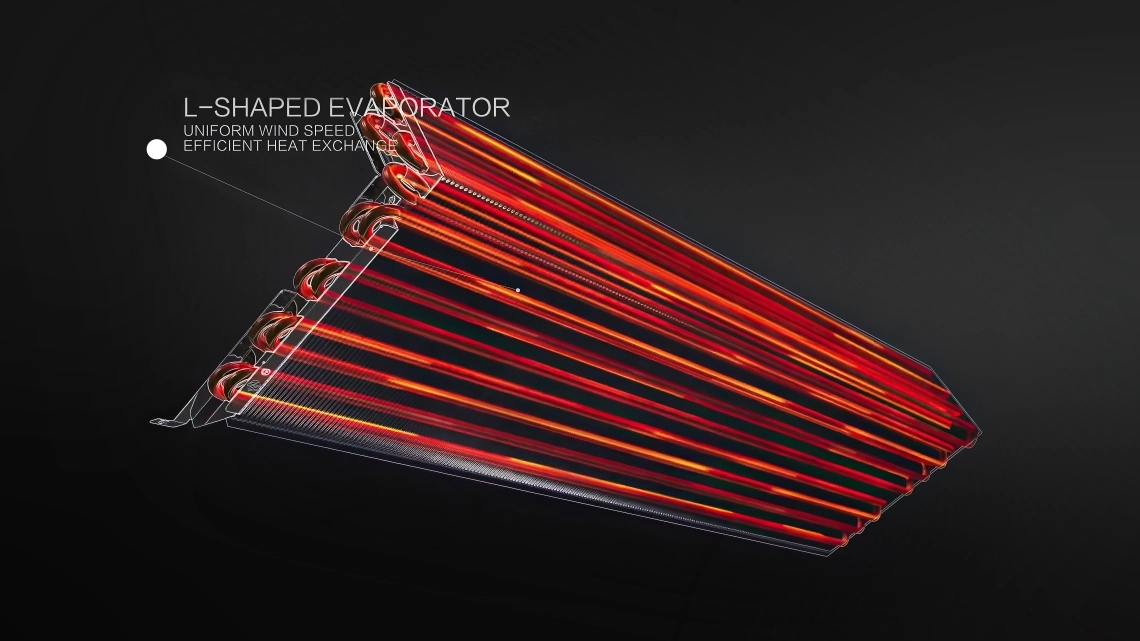

L-förmiger Verdampfer

Vergrößerte Wärmeaustauschfläche bei kompakten Abmessungen.

Ceiling-mounted 2-way cassette for efficient air distribution.

Compact 2-way cassette unit for efficient air distribution.

DC-Lüftermotor

Energiesparender, leiser Betrieb Gleitbahndesign Anti-Stripping-Haken.

Spezifikationen Einheiten MIBB-07X1EV1AD MIBB-09X1EV1AD MIBB-12X1EV1AD MIBB-16X1EV1AD MIBB-18X1EV1AD
Leistung
Kühlung kW 2,20 2,80 3,60 4,50 5,60
Heizung kW 2,50 3,20 4,00 5,00 6.,30
Elektrische Parameter
Stromzufuhr Ph/V/Hz 1/220-230/50/(60) 1/220-230/50/(60) 1/220-230/50/(60) 1/220-230/50/(60) 1/220-230/50/(60)
Belüftung
Luftstrom (H/M/L) m3/h 840/700/550 840/700/550 840/700/550 840/700/550 840/700/550
Schalldruck
(H/M/L)
dB(A) 42/37/33 42/37/33 42/37/33 44/39/34 44/39/34
Schallleistung
(H/M/L)
dB(A) 55/50/46 55/50/46 55/50/46 57/52/47 57/52/47
Einbau - Abmessungen
Nettoabmessungen
(BxTxH)
mm 817x620x220
Abmessungen der verpackten Einheit
(BxTxH)
mm 1015x695x278
Netto-/Bruttogewicht Kg 21,0/23,0 21,0/23,0 21,0/23,0 21,0/23,0 21,0/23,0
Ø Flüssigkeitsleitung mm (Zoll) 6,35 (1/4) 6,35 (1/4) 6,35 (1/4) 6,35 (1/4) 6,35 (1/4)
Ø Gasleitung mm (Zoll) 9,52 (3/8) 9,52 (3/8) 12,70 (1/2) 12,70 (1/2) 12,70 (1/2)
Platte
Modell M2B-1055IB M2B-1055IB M2B-1055IB M2B-1055IB M2B-1055IB
Panel Nettoabmessungen
(BxTxH)
mm 1055x680x68 1055x680x68 1055x680x68 1055x680x68 1055x680x68
Panel Abmessungen der Verpackung
(BxTxH)
mm 1110x720x161 1110x720x161 1110x720x161 1110x720x161 1110x720x161
Paneel Netto-/Bruttogewicht Kg 7,0/8,0 7,0/8,0 7,0/8,0 7,0/8,0 7,0/8,0
Spezifikationen Einheiten MIBB-24X1EV1AD MIBB-28X1EV1AD MIBB-30X1EV1AD MIBB-38X1EV1AD MIBB-48X1EV1AD
Kühlung kW 7.1 8 9 11.2 14
Heizung kW 8 9 10 12.5 16
Elektrische Parameter
Stromzufuhr Ph/V/Hz 1/220-230/50/(60) 1/220-230/50/(60) 1/220-230/50/(60) 1/220-230/50/(60) 1/220-230/50/(60)
Belüftung
Luftstrom (H/M/L) m3/h 1000/850/700 1100/950/800 1500/1350/1110 1700/1450/1200 1950/1750/1350
Schalldruck
(H/M/L)
dB(A) 40/38/35 41/39/36 42/39/36 44/40/36 46/42/38
Schallleistung
(H/M/L)
dB(A) 56/54/51 57/55/52 58/55/52 60/56/52 62/58/54
Einbau - Abmessungen
Nettoabmessungen
(BxTxH)
mm 1000x600x290 1400x600x290
Abmessungen der verpackten Einheit
(BxTxH)
mm 1201x680x377 1601x680x377
Netto-/Bruttogewicht Kg 34/41 45/54 45/54 45/54 45/54
Ø Flüssigkeitsleitung mm (Zoll) 9,52 (3/8) 9,52 (3/8) 9,52 (3/8) 9,52 (3/8) 9,52 (3/8)
Ø Gasleitung mm (Zoll) 15.88 15.88 15.88 15.88 15.88
Tafel
Modell M2B-1560IB M2B-1560IB M2B-1560IB M2B-1560IB M2B-1560IB
Panel Nettoabmessungen
(BxTxH)
mm 1160x665x60 1560x665x60 1560x665x60 1560x665x60 1560x665x60
Panel Verpackungsmaße
(BxTxH)
mm 1244x748x159 1644x748x159 1644x748x159 1644x748x159 1644x748x159
Paneel Netto-/Bruttogewicht Kg 6.3/12 8/14.5 8/14.5 8/14.5 8/14.5

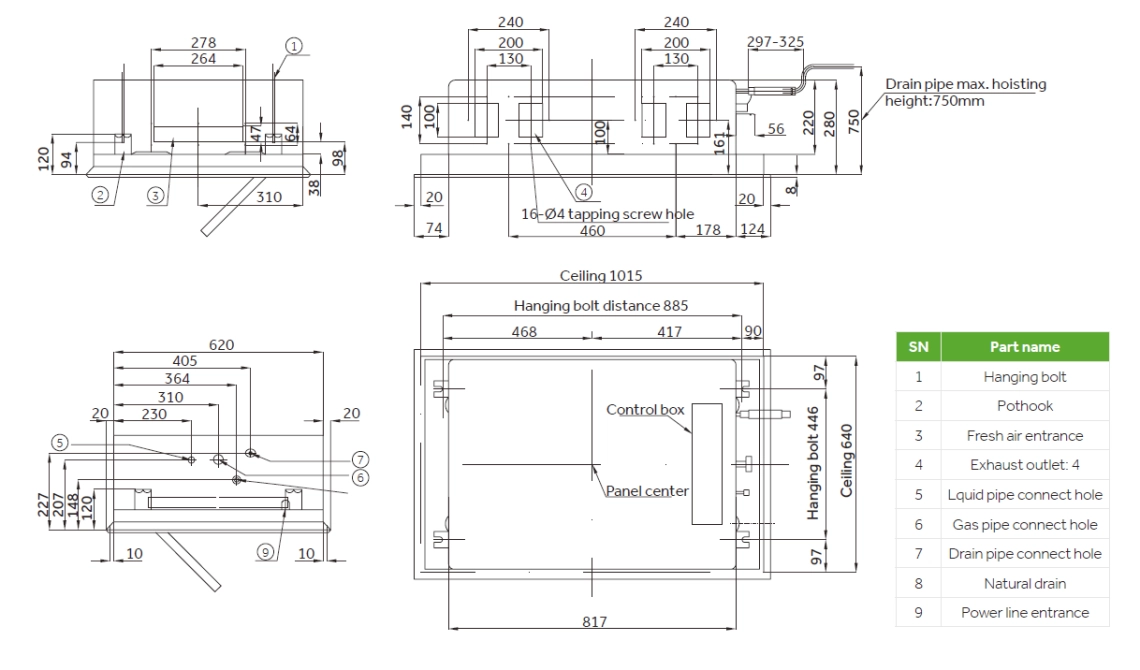

Abmessungen

MIBB-07X2EV1AD MIBB-09X2EV1AD MIBB-12X2EV1AD MIBB-16X2EV1AD MIBB-18X2EV1AD
